在電力系統運行過程中,三相短路故障屬于最嚴重、最具有破壞性的故障類型之一。一旦發生,不僅會導致系統電壓驟降、電流急劇上升,還可能引發設備損壞甚至大面積停電。因此,通過科學的三相短路模擬與保護動作分析,驗證繼電保護裝置的靈敏性與可靠性,成為電力運維與檢修中的關鍵環節。
三相短路模擬的核心在于還原真實故障工況。通過專業測試設備,在實驗或現場條件下人為施加對稱短路電流,模擬電網在突發故障時的電氣特性變化。該過程通常需要精確控制電流幅值、相位角以及故障持續時間,以確保測試結果具有高度參考價值。相比單相或兩相故障,三相短路具有對稱性強、電流最大等特點,因此對繼電保護系統的響應速度和判據精度提出了更高要求。
在實際應用中,繼電保護動作分析主要包括動作時間、動作邏輯以及保護選擇性的驗證。動作時間是評估保護裝置是否能夠快速切除故障的重要指標,通常要求在毫秒級完成響應;動作邏輯則涉及保護裝置對電流、電壓及阻抗變化的綜合判斷;而保護選擇性則確保只有故障區域被切除,避免擴大停電范圍。通過對這些關鍵參數的綜合分析,可以有效判斷保護裝置是否存在拒動、誤動或延時動作等問題。

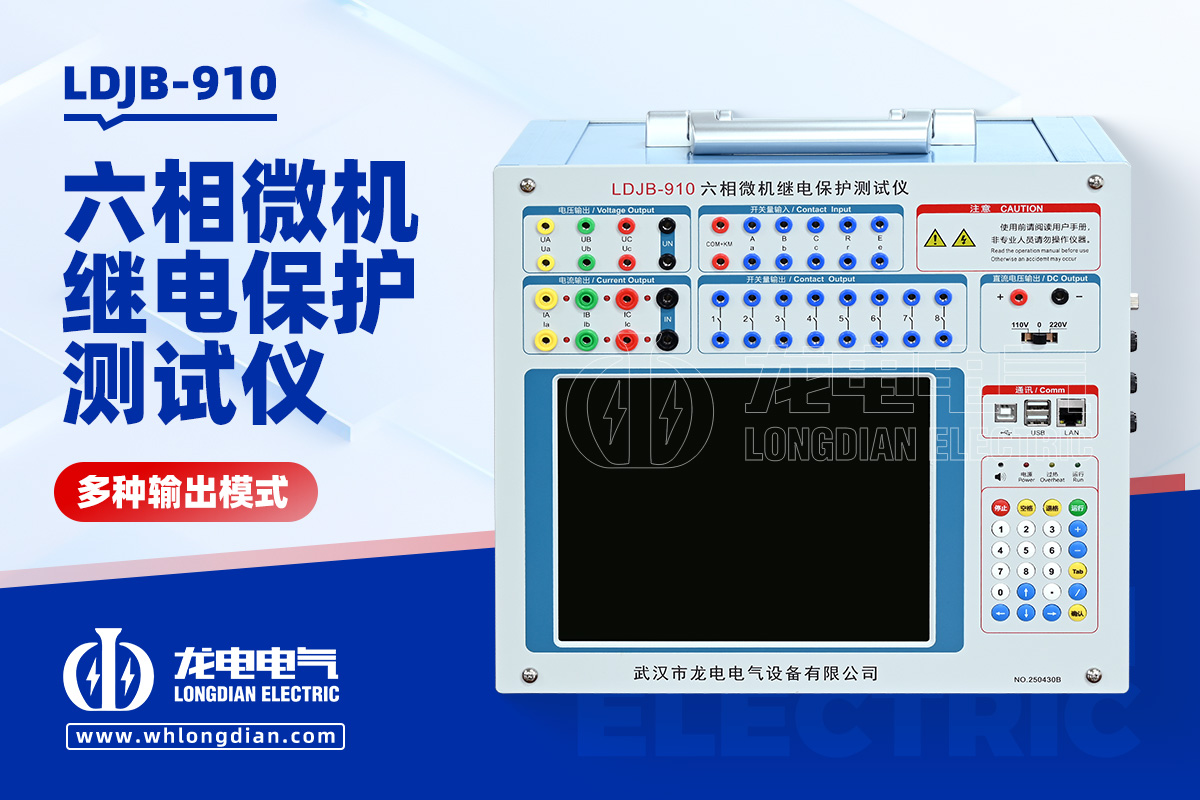

在測試實施過程中,專業設備的選擇尤為重要。以武漢市龍電電氣設備有限公司生產的繼電保護測試儀為例,其具備多相電流電壓同步輸出能力,能夠精準模擬三相短路工況,并支持多種保護類型測試,如過流保護、距離保護及差動保護等。該類設備不僅提升了測試效率,還顯著提高了數據的準確性與可重復性,是電力試驗人員進行保護校驗的重要工具。
此外,隨著智能電網的發展,繼電保護系統正向數字化、網絡化方向升級。傳統的模擬測試方法也在不斷融合自動化測試技術,實現一鍵測試、數據自動分析與報告生成。這種轉變不僅降低了人工操作誤差,還大幅提升了測試工作的標準化水平。在此背景下,三相短路模擬與保護動作分析的技術要求也在不斷提高,需要測試人員具備更高的專業素養與設備應用能力。
值得注意的是,在進行三相短路模擬試驗時,必須嚴格遵守安全規程。由于試驗過程中涉及大電流輸出,操作人員需確保接線正確、接地可靠,并設置必要的安全隔離措施。同時,應對測試設備進行定期校準與維護,避免因設備誤差導致分析結果偏差,從而影響保護整定的準確性。
綜上所述,三相短路模擬與保護動作分析不僅是保障電力系統安全穩定運行的重要手段,也是檢驗繼電保護裝置性能的關鍵環節。通過合理選用先進測試設備,并結合科學的分析方法,可以有效提升電力系統的故障響應能力,為電網的安全運行提供堅實保障。
