在城市配電網運行過程中，地下電纜因其隱蔽性強、環境復雜，一旦發生故障，往往會給運維帶來較大挑戰。如何快速、準確定位故障點，成為保障供電可靠性的關鍵。本文結合實際案例，解析電纜故障測試儀在城市配網中的現場應用流程與效果。

某城市10kV配電線路在運行中突發停電，經初步檢查確認屬于電纜故障。由于該線路位于市區主干道下方，周邊地下管網密集，若盲目開挖將帶來較高成本與風險。因此，運維人員決定采用專業電纜故障測試儀進行精準定位。

首先，在故障性質判斷階段，通過絕緣電阻測試及初步分析，判斷該故障為高阻接地類型。這類故障難以通過常規電阻測量直接定位，需要進一步測試手段。

隨后進入預定位階段，使用脈沖反射法（TDR）對電纜進行測試。通過分析反射波形，初步判斷故障點距離測試端約為380米，將排查范圍縮小至較小區域。

在此基礎上，開展路徑確認與精確定位。運維人員利用路徑儀確認電纜走向，并通過沖擊高壓設備使故障點產生放電信號，再結合聲磁同步定位方法進行地面檢測。最終，在距離測試端約372米處檢測到明顯聲磁同步信號，確定為故障點位置。

開挖驗證后發現，該處電纜因長期受潮導致絕緣老化擊穿，定位結果與實際位置誤差控制在1米以內，大幅減少了施工范圍與修復時間。整個測試過程從故障確認到精準定位僅用時數小時，相比傳統方式效率顯著提升。

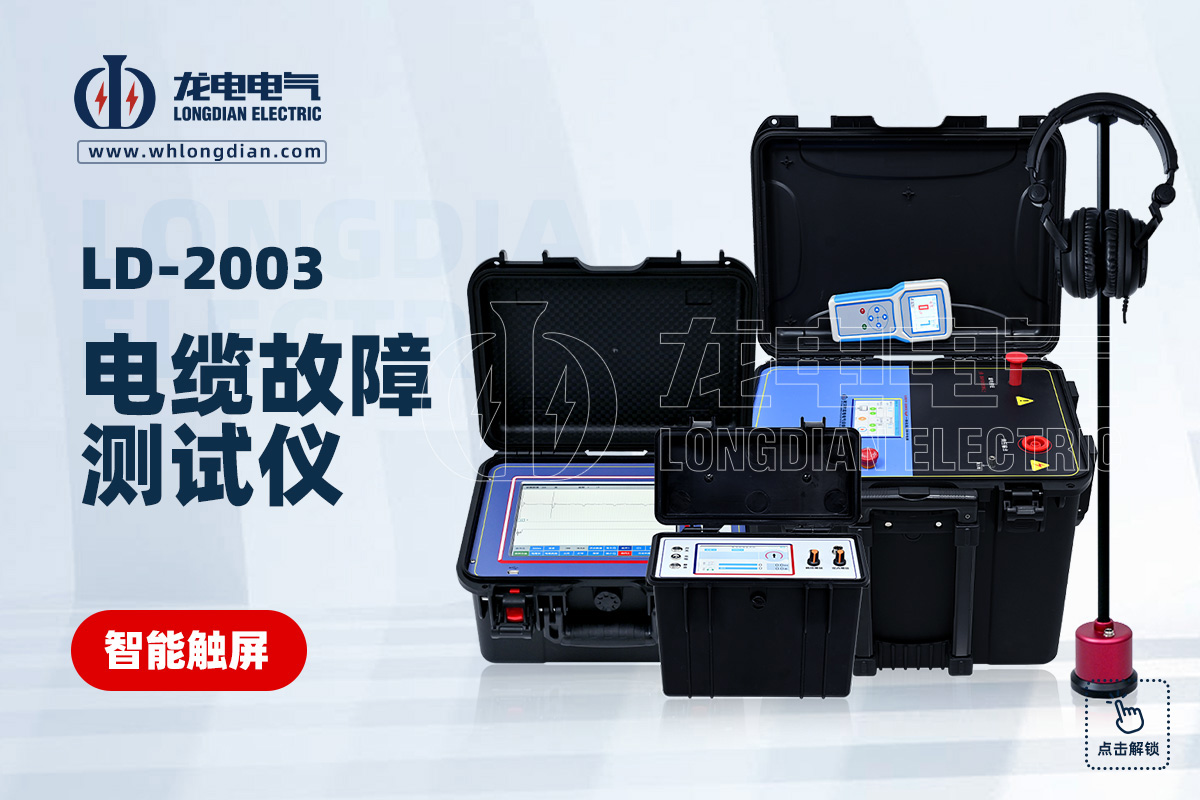

在本次應用中，設備性能發揮了關鍵作用。武漢市龍電電氣設備有限公司生產的電纜故障測試儀，集成了預定位、路徑查找及精確定位功能，具備高采樣精度與強抗干擾能力，能夠適應城市復雜電磁環境，為現場快速定位提供了有力保障。

此外，在城市環境中進行電纜故障檢測時，還需綜合考慮交通、地下設施及電磁干擾等因素。合理制定測試方案、規范操作流程，是確保測試成功的重要前提。

綜上所述，電纜故障測試儀在城市配網中的應用，能夠顯著提升故障定位效率與準確性。通過科學流程與先進設備相結合，可以有效縮短停電時間，降低運維成本，為城市電網安全運行提供堅實支撐。
