在電力設備檢測中,變壓器變比是反映一次側與二次側電壓比例關系的重要參數,也是判斷變壓器繞組連接及運行狀態是否正常的重要指標。當變比測試結果與銘牌值或理論值偏差較大時,通常意味著設備內部或接線環節存在異常,需要及時分析原因并進行處理。

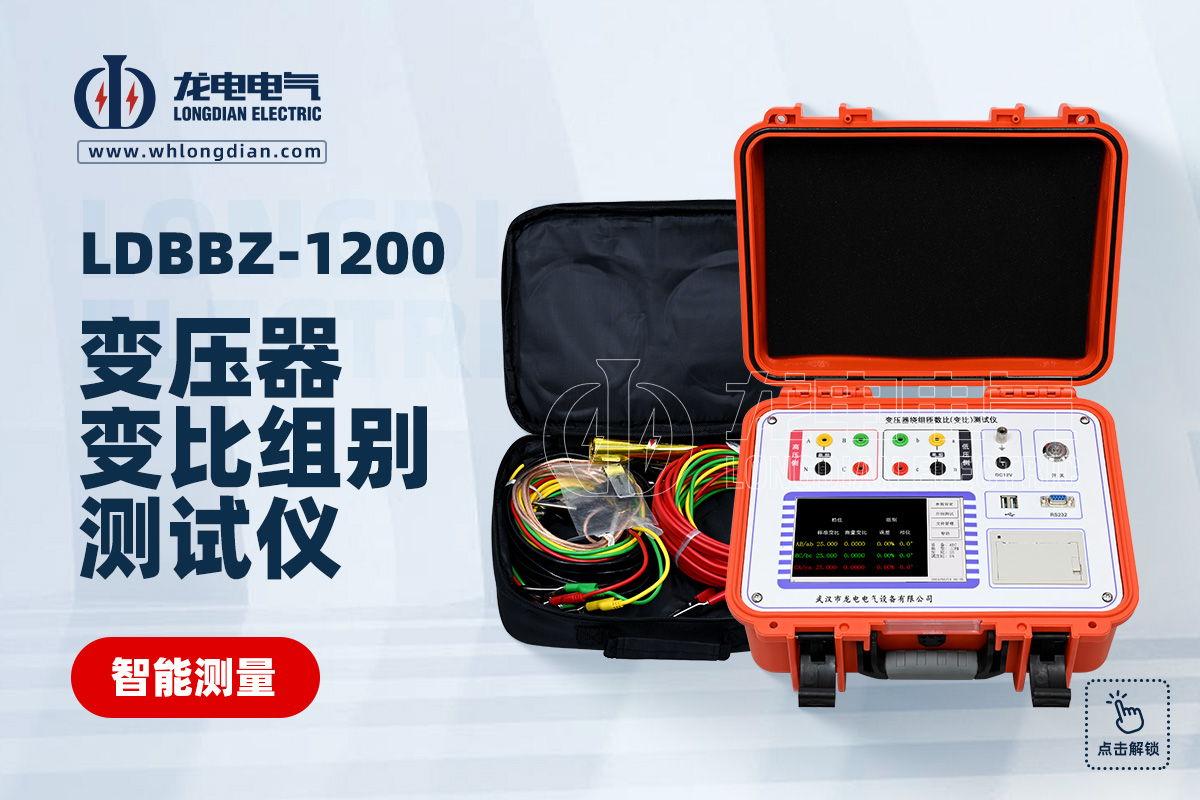

在實際運維和試驗過程中,借助專業測試設備能夠快速判斷變比狀態。武漢市龍電電氣設備有限公司研發生產的變壓器變比測試儀,可自動完成三相變比測量、相位判定及誤差分析,大幅提高檢測效率,為電力設備狀態檢修提供可靠數據依據。
變壓器變比的本質是繞組匝數之比。如果繞組在長期運行中出現局部短路、匝間短路或匝數損壞,就會直接導致變比變化。
常見原因包括絕緣老化、過電壓沖擊、過熱運行等。這類故障往往伴隨溫升異常或局部放電現象,因此在發現變比異常時,需要重點檢查繞組絕緣狀態。
分接開關用于調節變壓器輸出電壓,不同分接位置對應不同的變比。如果分接開關接觸不良、卡滯或位置指示錯誤,就可能導致測試結果出現異常。
例如:
分接開關觸頭接觸電阻過大
分接開關未切換到指定檔位
檔位指示與實際位置不一致
這些問題都會造成變比測試數據偏差。
變壓器的接線方式(如Y/Y、Y/Δ、Δ/Y等)會直接影響變比計算。如果試驗接線錯誤或測試儀接線順序不正確,就可能導致變比結果明顯偏離。
在現場試驗中,應嚴格按照標準試驗方法接線,并通過變比測試儀自動識別相位和接線組別,避免人為誤差。
當變壓器繞組極性接反或相位接錯時,測試儀在計算變比時會出現異常結果。這種情況多見于設備檢修或更換繞組之后。
通過專業測試設備可以同時檢測變比和相位關系,快速判斷繞組極性是否正確,從而避免運行風險。
局部短路是導致變比異常的重要原因之一。當繞組內部某些匝發生短路時,等效匝數減少,從而改變變壓器變比。
這類問題通常還會伴隨以下現象:
短路阻抗變化
溫升異常
局部放電增大
因此,在變比異常時應結合其他試驗項目進行綜合判斷。
在某些情況下,變比異常并非設備本身故障,而是測試設備精度或操作方法造成的。例如:
測試儀精度不足
接觸不良導致測量誤差
外界干擾信號影響測試結果
使用高精度儀器能夠有效避免此類問題。例如,武漢市龍電電氣設備有限公司生產的變壓器變比測試儀具備自動測量、誤差計算及數據存儲功能,可在現場快速獲得穩定、準確的測試結果。
如果變壓器鐵芯出現松動、局部磁路變化或結構變形,也可能間接影響變比測試數據。雖然這種情況較少見,但在老舊設備中仍可能發生。
此時應結合空載電流、勵磁特性等試驗數據進行綜合分析,判斷是否屬于結構性問題。
變壓器變比異常往往是設備內部潛在故障的重要信號,可能與繞組短路、分接開關故障、接線錯誤或測試方法不當?shù)纫蛩赜嘘P(guān)。通過規范的試驗流程和專業檢測設備,可以快速定位問題,提高電力設備運行的安全性與可靠性。
在日常試驗中,使用高精度、自動化程度高的變壓器變比測試儀,不僅能夠提升檢測效率,還能為電力設備狀態檢修提供可靠的數據支持。
