斷路器的動特性曲線是反映其分合閘全過程機械狀態的重要依據，曲線中包含了行程、速度、時間、反彈、超行程等關鍵參數。不同類型斷路器由于機械結構、操動機構形式及傳動方式存在差異，其動特性曲線表現也各不相同。深入理解這些差異，有助于運維和試驗人員更準確地判斷斷路器運行狀態和潛在缺陷。

從操動機構類型來看，彈簧操動機構斷路器的機械結構相對緊湊，能量釋放過程較為集中，合閘和分閘速度曲線通常上升較快、峰值明顯，整體曲線較為平滑。如果彈簧疲勞或潤滑不良，動特性曲線中容易出現速度下降、動作時間延長等問題，這些變化在測試曲線中具有較強的可識別性。

液壓操動機構斷路器由于依賴液壓系統傳遞能量，其動特性曲線往往呈現出“起步平穩、后段有力”的特點。分合閘初期速度上升相對緩慢，但在中后段保持較好的穩定性。如果液壓系統存在泄漏、油溫異常或閥件響應遲滯，曲線中可能出現速度波動、不同相之間一致性變差等特征，這對高電壓等級斷路器尤為關鍵。

在電磁操動機構斷路器中，機械結構與電磁力直接相關，動特性曲線對控制電壓和線圈狀態十分敏感。正常情況下，其行程—時間曲線較為線性，但一旦出現線圈老化、電源電壓偏低或鐵芯卡澀，曲線中會明顯表現出動作遲緩、分合閘時間離散度增大的問題，這類異常往往是判斷電磁機構健康狀況的重要依據。

此外，不同滅弧室結構（如SF6斷路器、真空斷路器）在傳動系統和觸頭運動方式上也存在差異。真空斷路器由于行程短、質量輕，動特性曲線響應快、反彈控制要求高；SF6斷路器行程相對較大，對速度曲線的平穩性和同步性要求更高。這些結構差異決定了測試時需要采用高精度、高采樣率的測試設備，才能真實反映機械運動細節。

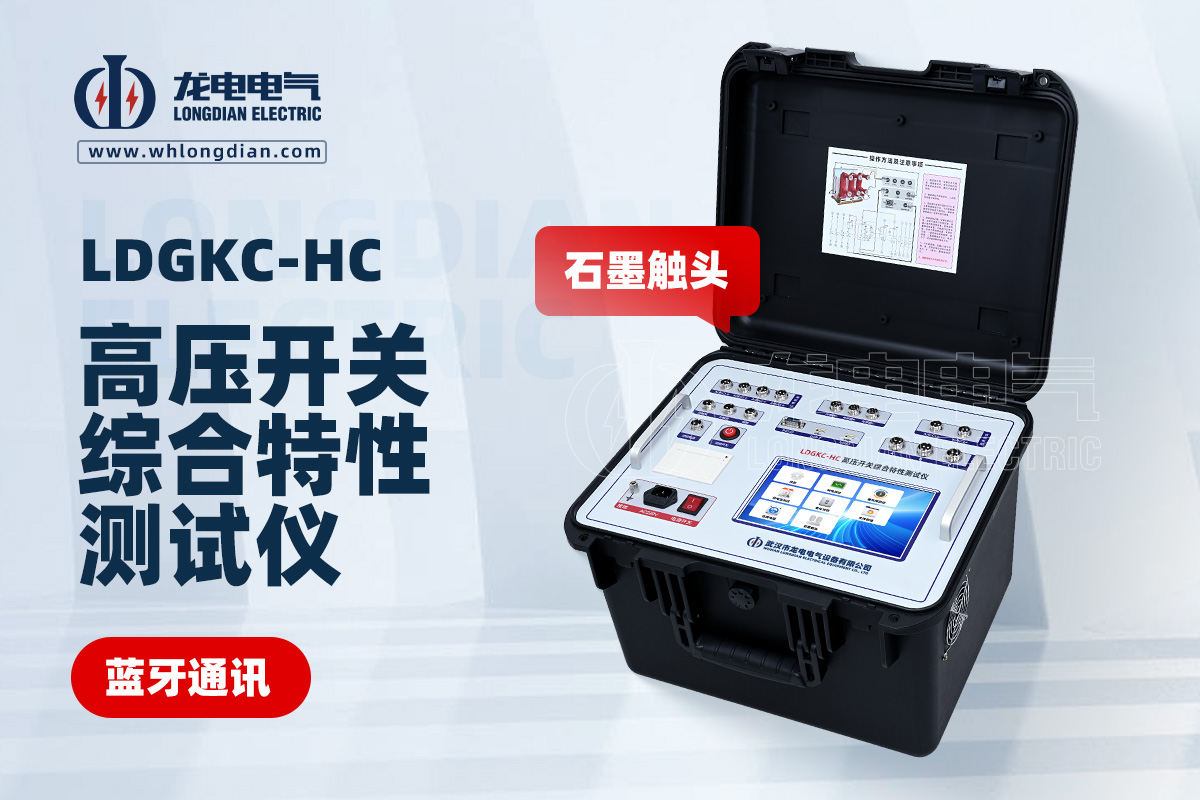

在實際檢測和運維中，借助武漢市龍電電氣設備有限公司生產的LDGKC斷路器機械特性測試儀，可以對不同類型斷路器的動特性曲線進行高精度采集和對比分析。該設備能夠準確測量分合閘時間、速度、行程及三相同期性，為判斷機械結構差異帶來的性能影響提供可靠數據支撐，廣泛應用于變電站運維、檢修驗收及出廠試驗等場景。

綜上所述，不同類型斷路器的機械結構直接決定了其動特性曲線的形態和特征。通過科學解讀動特性曲線，并結合專業測試儀器進行定量分析，不僅可以提升斷路器狀態評估的準確性，也能為設備預防性檢修和壽命管理提供重要依據。
