互感器伏安特性(勵磁特性)測試,是電力試驗中驗證電流互感器(CT)和電壓互感器(PT)性能最關鍵的環節之一。通過向互感器一次繞組施加逐步升高的電壓,測量其電流變化過程,就能得到反映互感器磁化特性的伏安曲線,也稱勵磁曲線。這條曲線直接反映鐵芯在不同磁通密度下的工作狀態,其中拐點電壓、拐點電流、勵磁電流大小等參數,是判斷互感器是否存在鐵芯老化、局部退磁、絕緣異常、過飽和風險的重要依據。
從原理角度看,伏安特性展示了互感器鐵芯從“線性區—拐點—飽和區”的完整磁化過程。當外施電壓在低值時,鐵芯磁化容易,電流變化平緩;當達到某一臨界點后,鐵芯開始飽和,電流急劇上升,形成明顯拐點。這個拐點位置如果發生偏移,比如明顯提前,就意味著互感器鐵芯可能出現老化、氣隙變化、機械損傷或過勵磁歷史,從而影響其測量精度和保護裝置的正確動作。
伏安特性試驗意義重大。首先,它能確保互感器在實際運行中不會發生早期飽和,避免導致二次電流失真,保護裝置誤動作。其次,它能在檢修過程中發現潛在的隱患,如鐵芯松動、繞組匝間短路、絕緣受潮等,從而做到早預防、早處理。最后,通過對比歷次測試數據,還能評估互感器長期運行狀態是否衰退,確保整個電力系統的測量與保護可靠性。

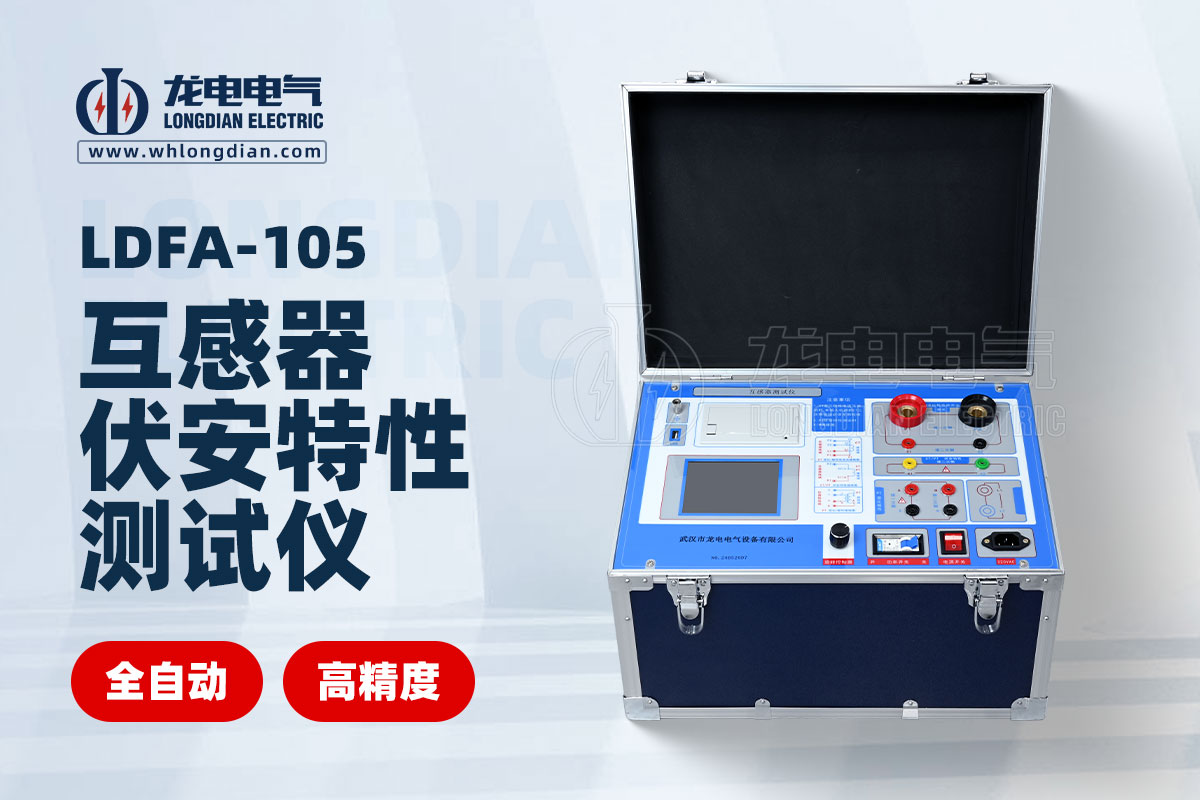

武漢龍電電氣多年來專注互感器電氣試驗技術研發,生產的互感器伏安特性測試儀具備自動升降壓、自動繪制勵磁曲線、智能識別拐點、電流精確采集等功能,能夠快速、精準、直觀地完成伏安特性測試,廣泛適用于電力公司、變電運維單位及互感器生產廠家,為互感器健康狀態評估提供可靠依據。
