在電力系統中，電纜線路敷設范圍廣、埋設深，環境復雜，一旦發生故障，不僅影響供電穩定性，也會給搶修帶來挑戰。因此，高效、精準的電纜故障測試儀成為各類供電公司、運維單位的必備裝備。一套標準的電纜故障測試系統，通常由測距主機、一體化高壓脈沖電源、定點儀三大核心模塊構成，它們承擔從故障距離測量到現場精定位的完整工作流程。

首先，測距主機是測試系統的核心單元，相當于“故障診斷中心”。它負責初步判斷故障距離，常集成多種測試方法，包括低壓脈沖法（MUR）、二次脈沖法（SAM）、波形疊加法（IG）、電橋法、沖擊閃絡法等，以適應不同類型的電纜故障場景。測距主機通過高精采樣卡采集反射波形，再結合智能算法自動分析波形變化點，從而迅速鎖定故障的大致范圍。這一步屬于“粗測”，能為現場查找提供準確方向，大幅縮減檢修時間。

其次，一體化高壓脈沖電源在處理高阻、老化、濕閃及間歇性故障時至關重要。當電纜故障阻值較高時，低壓脈沖難以產生有效反射波，高壓脈沖電源通過向電纜施加高壓，使故障點擊穿產生放電通道，從而讓測距主機捕獲清晰波形，實現可靠測距。現代一體化設計不僅體積更小，且具備過壓、過流、接地檢測、自動放電等安全保護，讓現場作業更省心，也更安全。

最后，定點儀承擔著整個測試流程的“最后一擊”——對地下實際故障點進行精確定位。定點儀通過探測故障閃絡時產生的電磁脈沖和聲波信號，結合路徑探測儀獲取的電纜走向，實現厘米級的精確定位，幫助工程人員準確確定開挖點。定點儀靈敏度越高、抗干擾能力越強，現場開挖的準確率就越高，從而減少無效破土和返工，提高搶修效率。

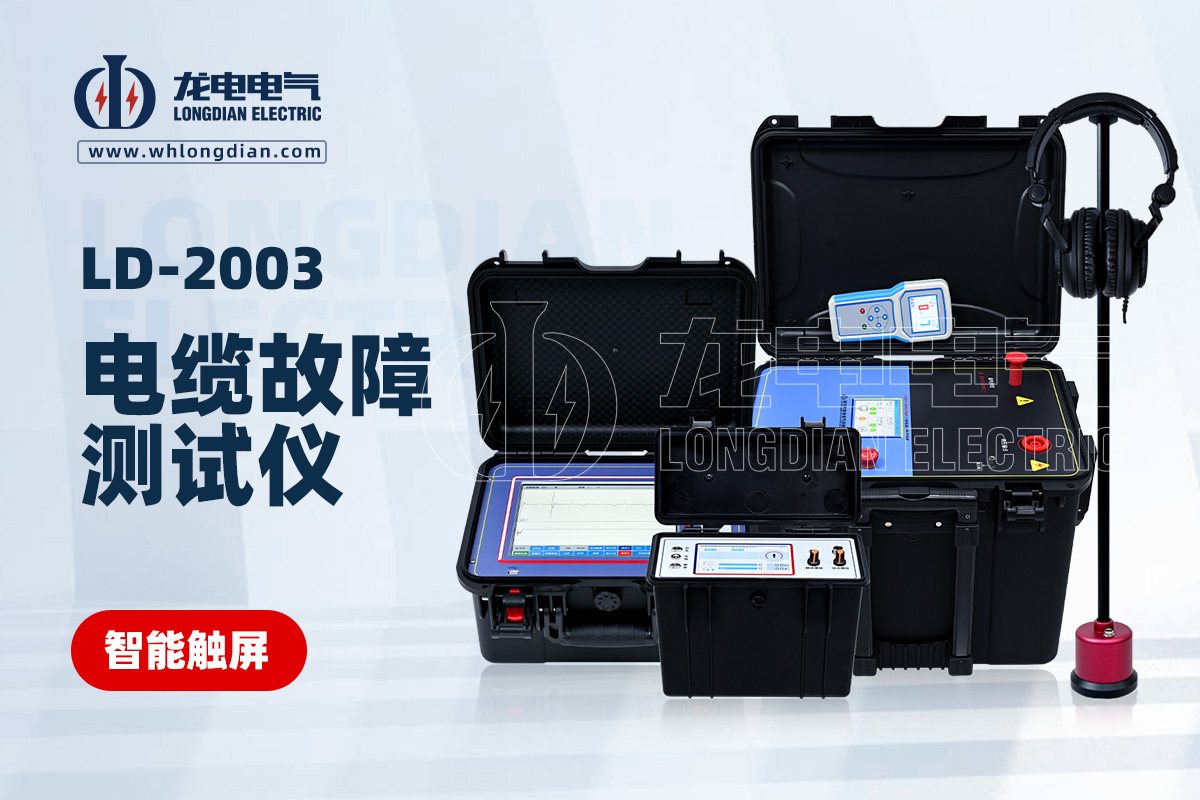

作為電力試驗設備領域的專業廠家，武漢龍電電氣長期專注電纜故障測試技術研發，提供從測距主機、高壓脈沖電源到智能定點儀的完整系統。其電纜故障測試儀具有波形清晰、測試方法全面、定點精準度高、界面友好等特點，已廣泛服務于供電局、電纜施工廠家、運維公司等單位，為電纜搶修工作提供高效可靠的技術支持。
