在高壓斷路器的檢修和狀態評估中，動特性測試是最核心的項目之一。除了傳統的時間、速度、行程等參數外，合分閘電流波形也是判斷機械機構健康狀況的重要依據。通過分析電流曲線的變化特征，可以快速判斷機構是否存在卡澀、阻力異常、彈簧故障或輔助回路問題，因此波形分析已成為運維人員的重要技能。

在合閘過程中，斷路器儲能彈簧釋放，操作機構帶動觸頭高速閉合，電流波形通常呈現快速上升—平臺段—快速下降的形態。若機構運轉順暢，上升段陡峭、平臺平穩且無異常波動。而當出現明顯的波形波動、平臺抖動或電流持續偏高時，往往意味著機構摩擦阻力增大、連桿機構不靈活或潤滑不足。例如：

◆ 電流峰值過高：表示機構阻力大，可能需要清潔或潤滑。

◆ 平臺段出現“鋸齒波”抖動：機構存在卡滯點或連桿間隙過大。

◆ 上升段時間延長：儲能釋放或傳動鏈動作不順暢。

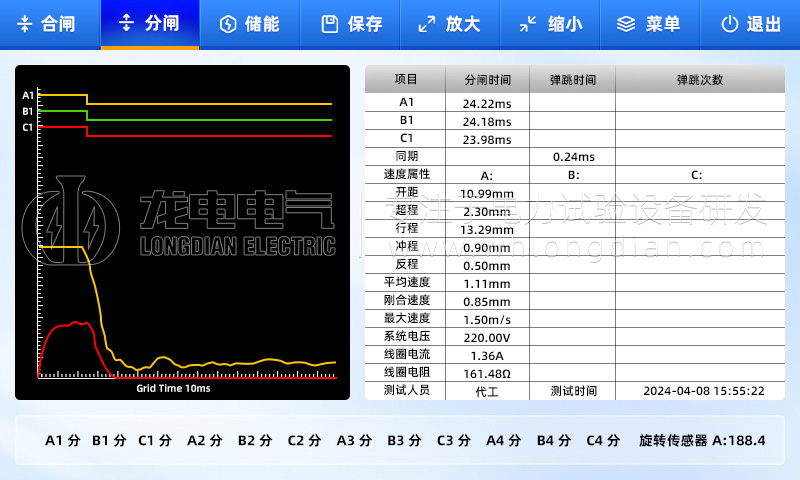

分閘電流波形通常呈現短促而快速的尖峰，隨后迅速下降。若尖峰持續時間過長或波形異常拉寬，則可能是分閘線圈受阻、機械釋放不徹底或分閘行程受限造成的。特別是在分閘機構彈簧疲勞時，常會出現電流曲線不對稱、釋放不完全等特征。通過對比同類型開關的正常波形，可更準確判斷故障點所在。

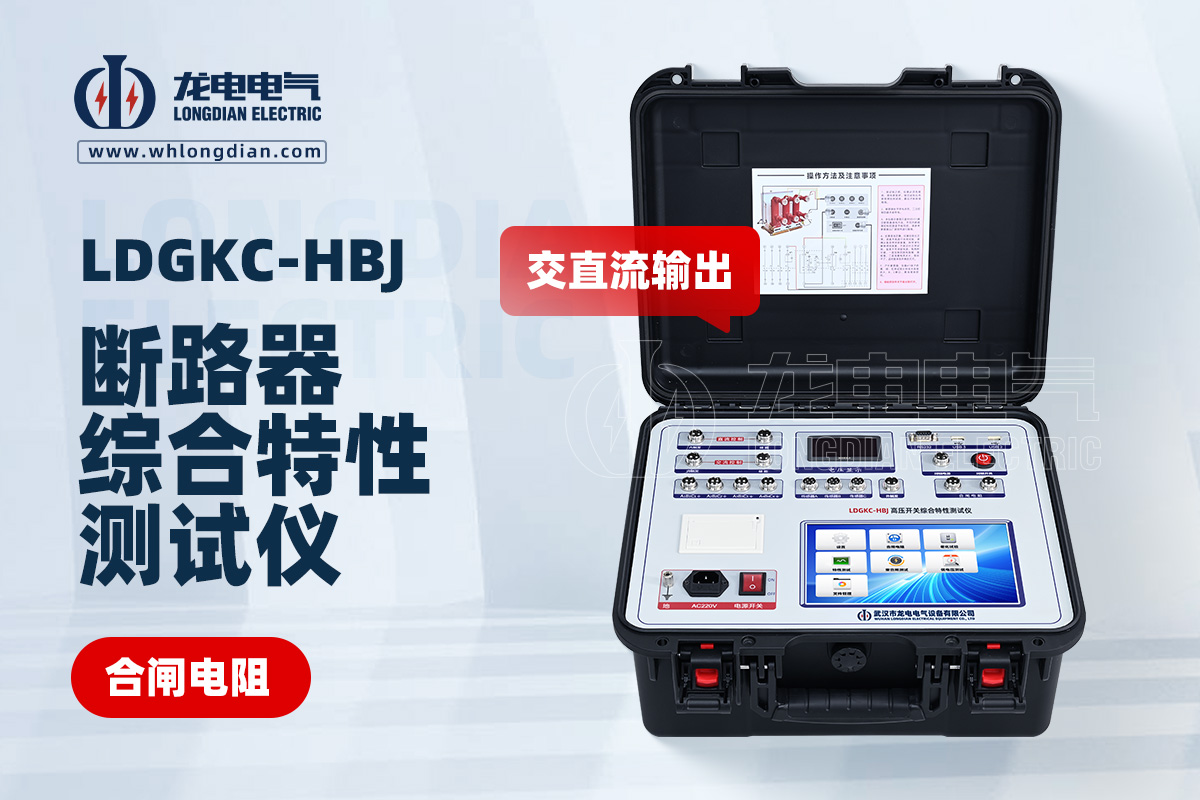

為提升現場分析能力，越來越多運維人員使用具有圖形化波形顯示功能的專業設備，如武漢龍電電氣生產的LDGKC系列高壓開關動特性測試儀。該儀器不僅能同步采集合分閘線圈電流、機構時間參數、速度和行程，還能在大屏上清晰呈現電流曲線變化趨勢，便于快速定位機械問題。其具備高速采樣率、強抗干擾能力和自動波形分析功能，非常適合變電站檢修、狀態運維以及斷路器年度預試使用。

通過對電流波形的綜合分析，運維人員不僅可以準確判斷機構健康度，還能提前發現潛在隱患，如線圈老化、機構卡澀或彈簧疲勞，避免開關在故障電流下拒動，大幅提高設備可靠性與運行安全性。動特性測試結合電流曲線分析，已成為現代電力設備狀態檢修不可或缺的重要手段。
