在現代電力系統中，隨著大量電力電子設備和非線性負載的接入，諧波問題日益突出。諧波電流與電壓的存在不僅會導致設備發熱、保護誤動，還會嚴重影響系統的測量精度與運行穩定性。為了驗證繼電保護裝置在諧波干擾下的正確性與抗干擾能力，繼電保護測試儀通常具備“諧波輸出與分析”功能。這一功能在保護校驗、裝置調試及系統研究中，具有重要的技術意義。

所謂諧波輸出，就是繼電保護測試儀通過內部高性能信號合成模塊，在輸出基波電壓或電流的基礎上，疊加特定頻率和幅值的諧波分量，從而模擬電網中存在諧波時的真實信號。例如，在50Hz基波信號中疊加150Hz（3次諧波）、250Hz（5次諧波）等分量，就能真實再現非線性負載造成的波形畸變。通過這種模擬輸出，測試人員可以檢驗繼電保護裝置在諧波條件下是否會出現誤動或拒動。

諧波分析功能則是對被測系統或輸出信號中所含諧波成分進行分解、識別和量化。繼電保護測試儀通過快速傅里葉變換（FFT）算法，能夠準確分析信號中各次諧波的幅值、相位及含量百分比，并生成諧波譜圖。通過分析諧波畸變率（THD）等參數，用戶可清晰了解系統信號質量及保護裝置的抗干擾能力。

諧波輸出與分析功能的結合，使繼電保護測試儀不僅能模擬電網諧波環境，還可量化分析保護裝置響應特性。在實際應用中，該功能可用于：

◆ 檢驗保護裝置在諧波干擾下的正確動作；

◆ 測試測控裝置和電能質量監測設備的抗諧波性能；

◆ 驗證繼電保護算法在含諧波條件下的判據準確性；

◆ 研究電網諧波對電氣設備和系統運行的影響。

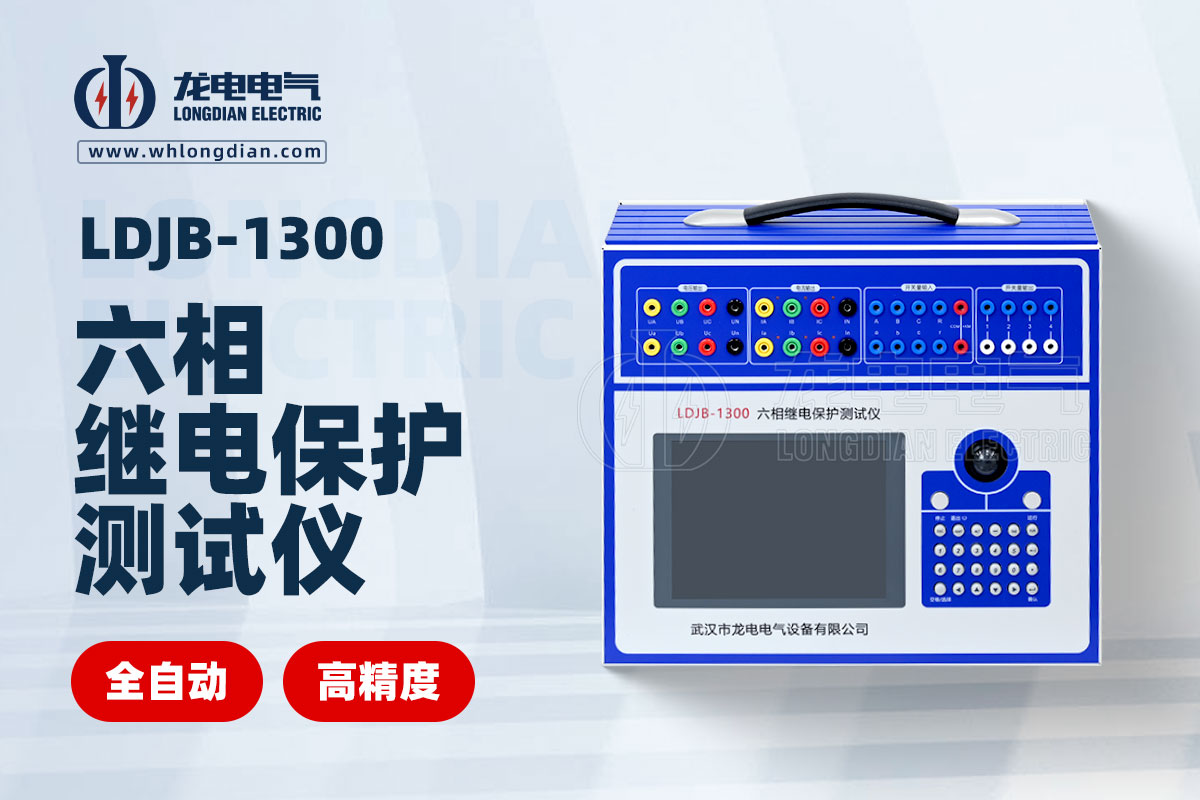

以武漢市龍電電氣設備有限公司生產的繼電保護測試儀為例，設備內置多階諧波信號發生與實時分析模塊，可支持2～19次諧波疊加輸出，用戶可自由設定各諧波分量的幅值與相位，形成任意波形組合。同時，儀器具備諧波分析功能，能實時顯示波形、諧波譜及各次諧波百分比，并自動計算總諧波失真率（THD），為測試與研究提供可靠數據。

武漢龍電電氣的繼電保護測試儀采用高精度數字信號合成技術，輸出波形純凈、幅值穩定，配合21寸觸控操作界面與智能分析軟件，測試過程直觀高效。無論是科研院校、電力試驗機構還是現場繼保調試單位，該儀器都能為諧波分析與保護性能驗證提供有力支持。

綜上所述，繼電保護測試儀的諧波輸出與分析功能，是電力系統諧波環境模擬與保護裝置性能評估的重要手段。它幫助工程技術人員深入了解繼保裝置在復雜電網環境下的真實表現，為電力系統的安全運行提供堅實的技術保障。武漢龍電電氣將繼續專注于電力測試設備的研發與創新，致力于為用戶提供更加智能化、高精度的繼保測試解決方案。
