什么是互感器勵磁特性曲線

互感器的勵磁特性曲線，又稱伏安特性曲線（V-A曲線），是指在二次繞組開路的條件下，測量一次繞組端電壓與勵磁電流之間的關系曲線。該曲線能夠反映互感器鐵芯的磁化特性，是評估互感器性能的重要依據之一。

通過繪制勵磁曲線，可以判斷互感器鐵芯是否飽和、材料性能是否良好，以及是否存在匝間短路、鐵芯劣化等隱患問題。

測試目的與意義

◆ 判斷鐵芯飽和點：通過曲線拐點判斷互感器鐵芯的飽和特性。

◆ 檢驗絕緣與線圈健康狀態：曲線異常通常預示繞組短路或鐵芯受潮。

◆ 驗證互感器品質：確保設備出廠前或運行中的性能符合標準。

◆ 為校驗及建模提供依據：勵磁參數是互感器誤差分析、仿真和數字化模型的重要基礎。

勵磁特性測試方法

現代互感器勵磁特性測試通常采用互感器特性綜合測試儀或勵磁特性測試儀完成，自動輸出電壓并采集電流數據，實時繪制曲線。

測試步驟一般如下：

◆ 斷開二次側負載，確保空載狀態；

◆ 逐步升壓，記錄不同電壓下的勵磁電流；

◆ 繪制伏安特性曲線；

◆ 分析曲線拐點及線性區特性。

在測試過程中，儀器會自動判斷拐點電壓、電流及曲線變化趨勢，從而快速給出結果。

典型勵磁特性曲線分析

互感器的勵磁特性曲線通常分為三個區域：

◆ 線性區：電流隨電壓線性增加，鐵芯未飽和；

◆ 拐點區：電壓上升時電流急劇增加，鐵芯進入飽和狀態；

◆ 飽和區：電壓升高但電流變化不再顯著，鐵芯完全飽和。

通過曲線形狀可以快速判斷互感器的健康狀況及設計優劣。

測試儀器推薦

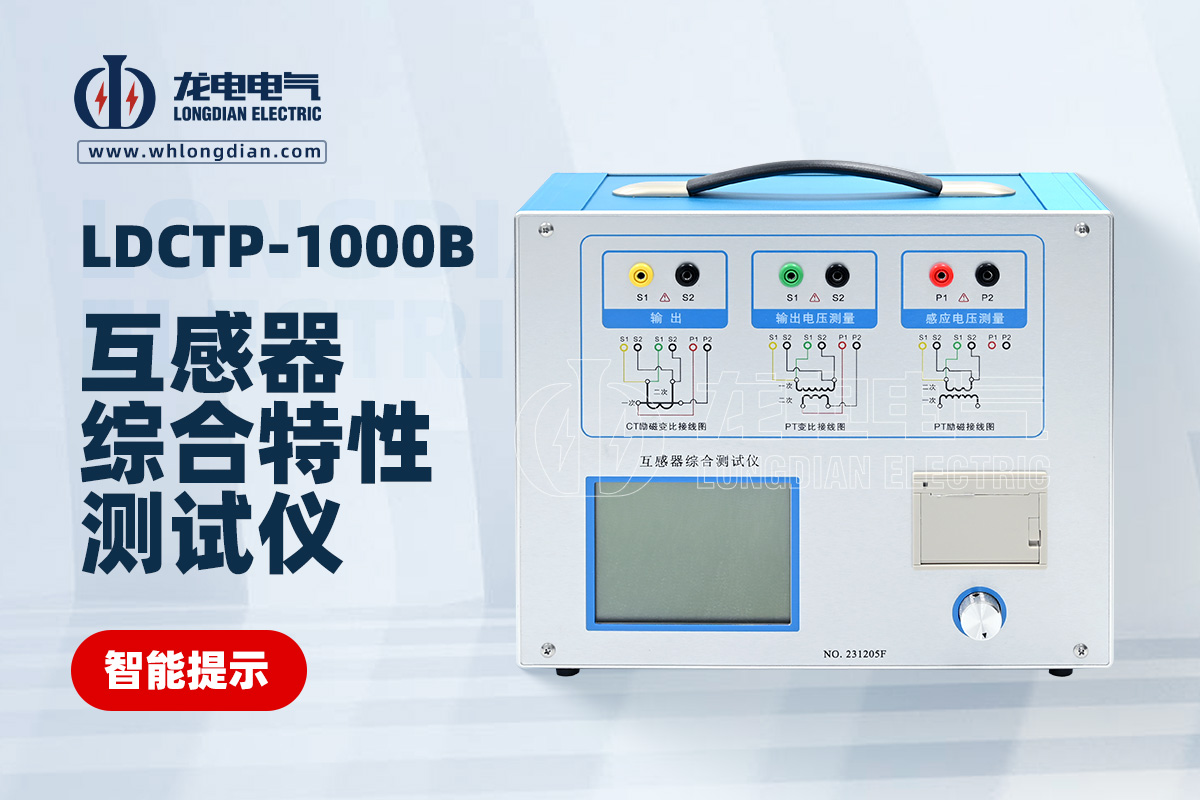

武漢市龍電電氣設備有限公司自主研發的互感器綜合特性測試儀，支持自動測試互感器勵磁特性曲線、變比、極性及相位誤差等參數。

◆ 智能升壓控制，自動采點繪制曲線；

◆ 拐點自動識別，結果精準；

◆  圖形化顯示界面，數據清晰直觀；

◆ 支持打印與U盤導出，便于記錄與分析。

該設備廣泛應用于電力系統計量、檢修及科研領域，測試穩定可靠，操作簡便。

互感器勵磁特性曲線測試是保證互感器運行可靠性的重要環節。通過科學測試與分析，可以有效發現潛在缺陷，提高電力系統測量與保護的準確性。選用專業的測試設備，如武漢龍電電氣的互感器綜合特性測試儀，將大大提升測試效率與數據可信度。
