在使用高壓開關特性測試儀（又稱斷路器機械特性測試儀）時，我們經常會看到“內觸發”“外觸發”等術語。很多電力試驗人員在操作初期，對“內觸發”這個概念并不十分清楚。本文將為您詳細解析高壓開關特性測試儀的內觸發原理、使用場景以及與外觸發的區別，幫助您更精準地理解設備功能。

什么是高壓開關特性測試儀的“內觸發”？

所謂內觸發（Internal Trigger），是指測試儀內部自行產生觸發信號，用以啟動測試的方式。
在試驗過程中，當儀器發出“合閘”或“分閘”操作命令時，測試儀同時開始計時和采集數據，實現操作控制與數據測量的同步。

簡單來說，內觸發就是儀器自己發出控制信號、自己開始測量。

內觸發的工作原理

高壓開關特性測試儀通過自身內部的控制電路輸出操作電壓（如合閘線圈或分閘線圈電壓），使斷路器執行相應動作。
當操作命令發出后，儀器立即啟動測量系統，自動記錄斷路器的合閘時間、分閘時間、不同相之間的同期性差值、行程曲線、速度曲線等關鍵參數。

這種“內部自觸發”方式可確保觸發點一致、誤差小、響應快，非常適合常規斷路器性能測試。

內觸發的優勢

◆ 操作簡單，自動化程度高
無需額外的觸發信號線，測試人員只需設定參數，一鍵啟動即可完成試驗。

◆ 觸發精確，同步性好
儀器發出命令的同時啟動計時，避免了因外部信號延時造成的誤差。

◆ 抗干擾能力強
內部觸發信號穩定，不易受外部電磁干擾影響。

◆ 適用性廣
適用于大多數斷路器的合分閘試驗、動態特性測試、合分閘時間和同期性測試等。

內觸發與外觸發的區別

典型應用舉例

在測試一臺高壓斷路器的合閘時間時：

◆ 內觸發模式：操作員按下“合閘”鍵，儀器發出合閘信號的同時開始計時與數據采集，最終自動計算出斷路器的合閘時間與合閘速度。

◆ 外觸發模式：儀器不控制斷路器動作，而是在接收到外部控制系統發出的動作信號后，才開始計時與采集。

內觸發是高壓開關特性測試儀最常用、最穩定的測試啟動方式之一。
它操作簡便、同步精度高，尤其適用于儀器直接控制斷路器動作的場景。
了解并正確使用“內觸發”功能，不僅能提高測試效率，也能保證數據準確性和可重復性。

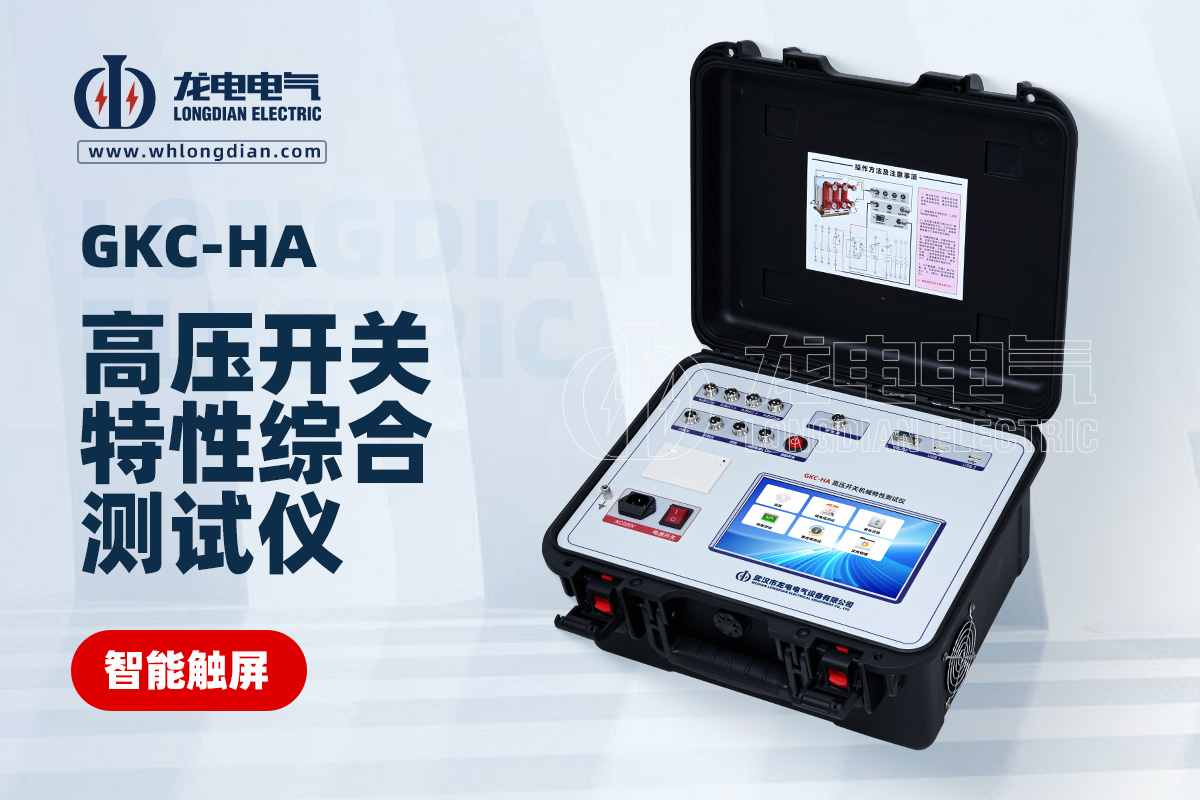

如果您正在選購或使用高壓開關特性測試儀，建議選擇具備內外觸發雙模式、智能觸屏操作、數據自動分析功能的設備，例如武漢龍電電氣專業廠家出品的產品，能夠更全面地滿足現場試驗與數據分析的需求。
