在電力系統的安全運行中，電氣設備的絕緣性能扮演著至關重要的角色。為了全面評估這些設備的絕緣狀況，工程師們會采用多種絕緣測試方法和設備，其中最常用且最關鍵的莫過于直流高壓發生器和工頻耐壓試驗裝置。雖然它們都用于施加高壓以檢測絕緣強度，但在原理、特性、試驗?zāi)康暮瓦m用范圍上卻存在顯著差異。

1. 工作原理與輸出電壓形式的根本區別

這是兩者最核心的區別：

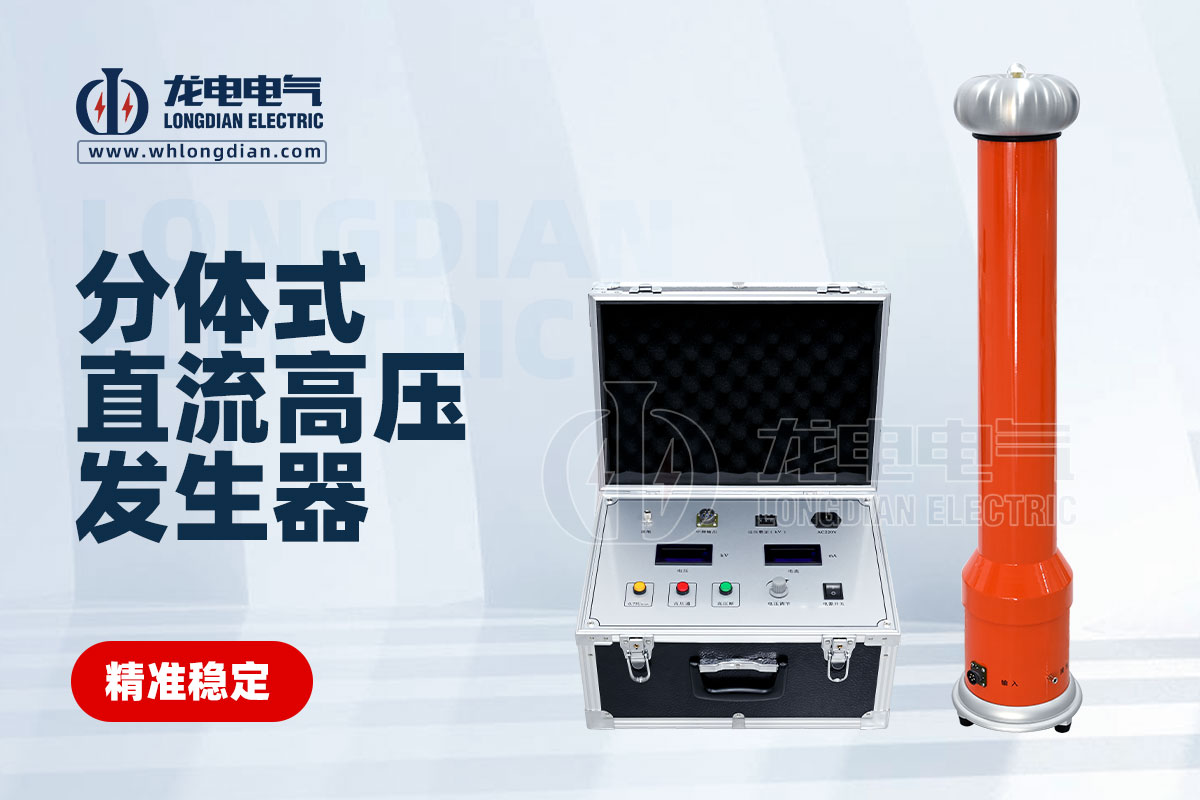

• 直流高壓發生器： 顧名思義，它產生的是直流高電壓。其基本原理通常是將交流電源通過變壓器升壓后，再經過高壓整流和濾波電路，輸出穩定、紋波小的直流高壓。

• 優點： 結構相對簡單，體積較小，重量輕，便于攜帶。對于電容性負載（如電纜），所需的電源容量遠小于交流電源，因為一旦電容充滿電，只需要維持很小的泄漏電流。

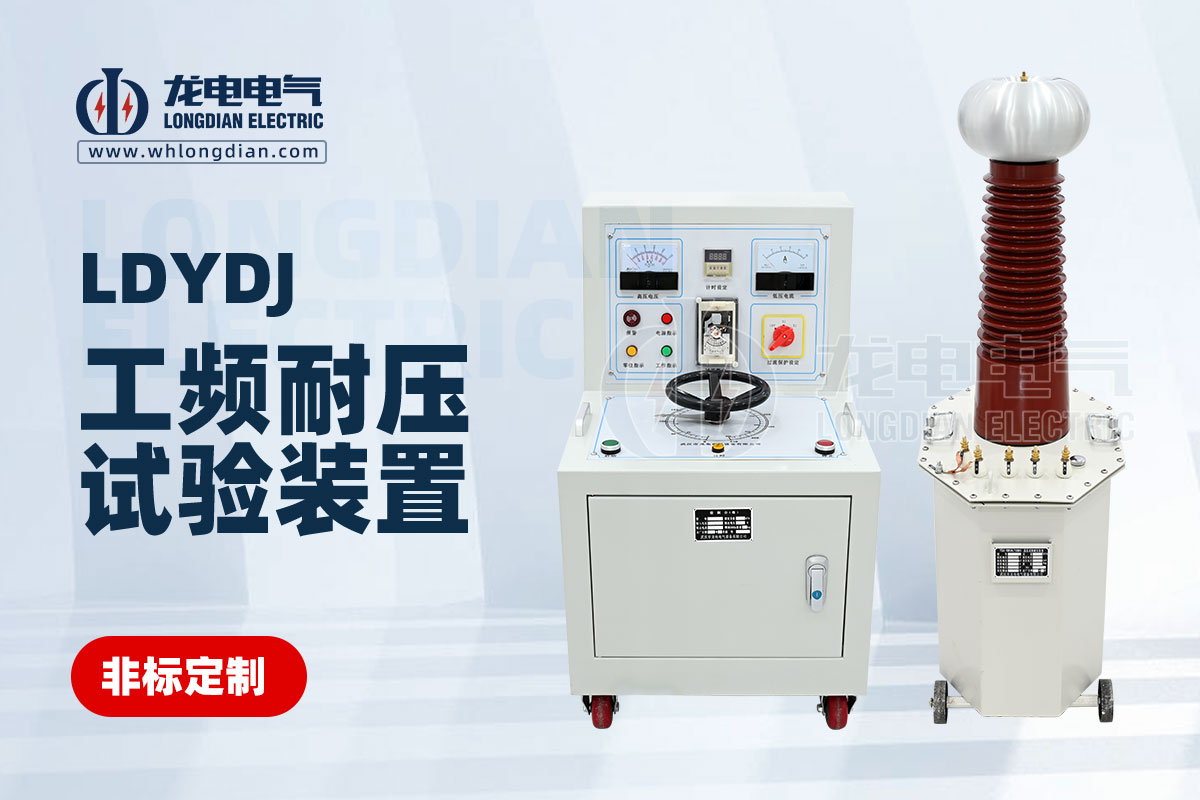

• 工頻耐壓試驗裝置： 它輸出的是與電力系統頻率相同的工頻交流高電壓（通常為50Hz或60Hz）。其原理一般是通過調壓器控制輸入電壓，再通過試驗變壓器將電壓升高到所需的工頻高壓。

• 優點： 最能真實模擬設備在實際運行中承受的電場應力，能夠發現直流耐壓不易發現的交流特性缺陷。

2. 試驗?zāi)康呐c側重點的不同

兩者由于輸出電壓形式不同，其試驗?zāi)康暮蛡?cè)重點也大相徑庭：

• 直流耐壓試驗（使用直流高壓發生器）：

• 目的： 主要用于檢測絕緣的整體強度和是否存在集中性缺陷，特別是對電纜、避雷器、電機、發電機等設備的絕緣電阻、吸收比、極化指數以及泄漏電流進行測量。

• 側重點： 它對絕緣中的局部缺陷（如潮濕、貫穿性裂紋、氣泡）非常敏感。當直流高壓施加時，如果絕緣存在這些缺陷，泄漏電流會顯著增大，通過測量泄漏電流的大小和變化趨勢，可以判斷絕緣的狀況。由于直流電沒有容性電流，可以更準確地測量出真實泄漏電流。

• 發現缺陷類型： 更擅長發現絕緣中的局部缺陷、受潮和嚴重老化。

• 工頻耐壓試驗（使用工頻耐壓試驗裝置）：

• 目的： 主要用于驗證電氣設備絕緣在正常工作頻率下的整體絕緣強度，以及其承受長期工作電壓和短時過電壓的能力。

• 側重點： 它最能真實模擬設備在實際運行中的電場分布和絕緣應力。交流電壓下的電場分布與直流電不同，能夠更有效地暴露絕緣中的交流特性缺陷，如介質損耗過大、電暈、局部放電等。這些缺陷在交流電壓下更容易被激發和檢測到。

• 發現缺陷類型： 主要發現介質損耗過大、局部放電、電暈以及在交流電場下容易擊穿的薄弱點。

3. 應用場景與適用對象的差異

• 直流高壓發生器：

• 應用場景： 主要用于電纜、避雷器、直流電機、發電機繞組等設備的現場預防性試驗。由于其便攜性好，在高海拔、野外等不便提供大容量交流電源的現場尤為適用。在一些實驗室中也用于絕緣材料的直流擊穿試驗。

• 特點： 對于電容性負載（如電纜），所需的電源容量小，試驗過程對周圍環境的電磁干擾相對較小。

• 工頻耐壓試驗裝置：

• 應用場景： 廣泛應用于變壓器、GIS組合電器、開關柜、互感器、套管、電纜等所有需要驗證交流絕緣強度的電氣設備。它是設備出廠檢驗、交接驗收和大型設備預防性試驗的強制性項目。

• 特點： 對于大容量設備，傳統的工頻耐壓裝置可能需要很大的電源容量和試驗變壓器。但隨著技術發展，串聯諧振耐壓試驗裝置（也是交流耐壓的一種）通過諧振原理，顯著降低了電源容量需求，使得大容量設備的工頻耐壓試驗在現場得以實現。

理解這兩種高壓試驗設備的區別，有助于電力行業從業者根據具體的設備類型、試驗?zāi)康暮同F(xiàn)場條件，選擇最合適的測試方法和工具，從而更準確地評估電氣設備的絕緣健康狀況，確保電力系統的安全穩定運行。
