埋地電纜作為城市電力、通信網絡的“生命線”，其安全穩定運行至關重要。然而，受施工影響、土壤腐蝕、外力破壞、絕緣老化等因素影響，電纜破損故障時有發生。快速、準確地定位故障點是保障供電可靠性和通信暢通的關鍵。武漢龍電電氣有限公司（以下簡稱“武漢龍電電氣”）生產的系列電纜故障測試儀，憑借其先進的技術、穩定的性能和便捷的操作，成為電力、通信、鐵路等行業進行埋地電纜故障定位與檢測的可靠工具。

埋地電纜常見的破損故障主要包括：

1. 開路故障： 導體完全斷開，導致線路不通。

2. 低阻故障（短路/接地）： 導體間或導體對地絕緣電阻顯著下降（通常小于幾百歐姆）。

3. 高阻故障（泄漏）： 絕緣層局部受損，絕緣電阻下降但仍較高（幾千歐姆至兆歐級），是埋地電纜最常見的故障類型，也是最難定位的類型。

4. 閃絡性故障： 在高壓下絕緣瞬間擊穿，但低壓時絕緣又恢復，測試難度大。
   危害： 電纜破損輕則導致局部停電、通信中斷，重則可能引發火災、觸電事故，造成巨大的經濟損失和社會影響。

電纜故障檢測通常采用“測距”+“定點”兩步法：

1. 測距（預定位）：

• 低壓脈沖法： 向電纜發射低壓脈沖，通過檢測脈沖在故障點（如開路點、低阻點）或全長末端反射回波的時間差來計算故障距離。適用于開路、低阻短路故障。

• 高壓閃絡法（脈沖電流法/脈沖電壓法）： 對故障電纜施加高壓脈沖，使高阻或閃絡性故障點在高壓下擊穿形成瞬間短路，產生電流或電壓行波。儀器捕捉并分析該行波在測試端與故障點之間往返傳播的時間來計算故障距離。這是解決高阻故障的核心方法。

2. 定點（精確定點）： 在測距得到的粗測位置附近，使用聲磁同步法、聲測法或跨步電壓法（針對接地故障）進行地面精確定點，找到電纜破損點的具體埋設位置。

• 聲磁同步法： 是目前最常用、最有效的定點方法。在高壓閃絡擊穿故障點的瞬間，會產生強烈的放電聲音和電磁信號。定點儀同時接收放電聲（通過拾音器）和電磁信號（通過感應線圈），當聲信號與磁信號時間差最小（或重合）時，即為故障點正上方。

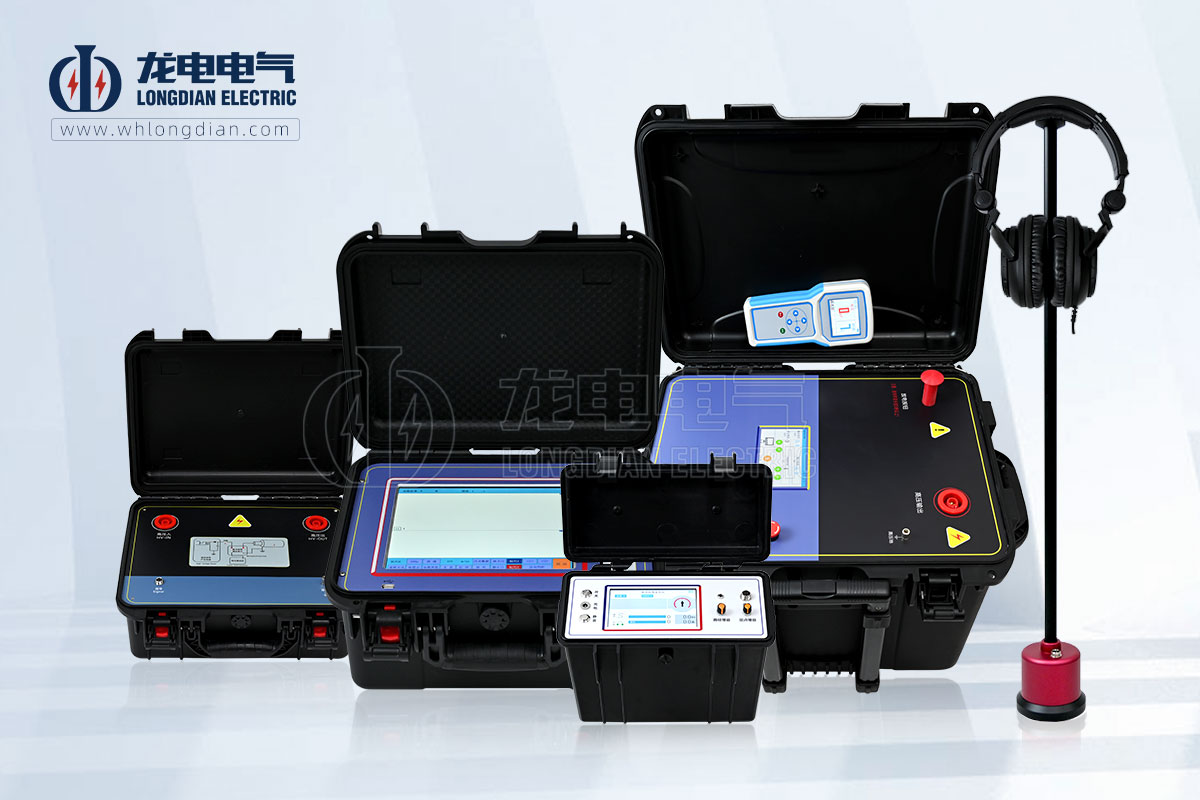

武漢龍電電氣的LD-2004電纜故障測試儀集成了上述先進的測距和定點技術，具有以下顯著優勢：

1. 高度集成化與智能化：

• 將測距主機（低壓脈沖+高壓閃絡法）與定點儀（聲磁同步）集成或緊密配套，實現一套設備完成從粗測到精確定點的全流程。

• 配備大屏幕液晶顯示，波形清晰直觀。

• 內置智能分析軟件，自動計算故障距離，簡化操作步驟，降低對操作人員經驗依賴。

2. 強大的高阻故障處理能力：

• 內置或外配高性能高壓發生器，能產生足夠高的沖擊電壓，確保可靠擊穿各類高阻和閃絡性故障。

• 采用先進的采樣技術和抗干擾算法，即使在復雜電磁環境下也能準確捕捉微弱的閃絡脈沖電流/電壓信號，提高測距精度。

3. 精準高效的聲磁定點：

• 定點儀靈敏度高，抗環境噪聲干擾能力強，能有效捕捉地下深處電纜故障點的放電聲。

• 聲磁信號同步顯示精確，時間差指示清晰，大大縮短精確定點時間，提高工作效率。

4. 穩定可靠與耐用性：

• 設備關鍵部件選用優質元器件，整機經過嚴格測試，確保在野外復雜環境下長時間穩定運行。

• 結構設計合理，便于攜帶和現場操作。

5. 全面的功能覆蓋：

• 不僅能檢測電力電纜（高壓/低壓），也適用于通信電纜、路燈電纜、地埋線等。

• 具備路徑查找功能（部分型號），輔助確認電纜走向。

• 可測量電纜全長及波速度。

使用武漢龍電電氣測試儀進行埋地電纜破損檢測流程

1. 安全準備： 確認故障電纜已停電、放電、掛接地線，嚴格遵守安全規程。

2. 故障性質判斷： 使用萬用表、兆歐表初步判斷故障類型（開路、低阻、高阻）。

3. 測距（預定位）：

• 開路/低阻故障：優先選用低壓脈沖法。

• 高阻/閃絡故障：選用高壓閃絡法（脈沖電流法常用）。連接高壓發生器，設置合適的沖擊電壓和儲能電容。

• 連接測試儀主機至電纜測試端。

• 根據故障類型選擇合適方法：

• 儀器自動發射信號并采集反射/閃絡波形。

• 在屏幕上判讀故障波形特征點，儀器自動計算并顯示故障點距離。

4. 路徑查找（可選）： 使用路徑信號發生器和接收機確認電纜走向，輔助定點。

5. 精確定點：

• 在測距得到的粗測位置附近（前后幾十米范圍），連接高壓發生器進行高壓閃絡沖擊。

• 操作人員攜帶聲磁同步定點儀，沿電纜路徑（或附近）緩慢移動。

• 仔細監聽耳機聲音并觀察屏幕上的聲磁信號指示條/時間差。當聽到清晰、有規律的“啪、啪”放電聲，且聲磁信號指示條達到峰值或時間差最小時（具體看儀器界面設計），該點即為電纜故障點正上方。可結合地面標記或感應探頭進一步確認。

6. 開挖修復： 在精確定點位置進行開挖，修復破損電纜。

選擇武漢龍電電氣的價值

• 提升效率： 快速準確的定位能力，極大縮短故障排查和修復時間，減少停電損失。

• 降低成本： 避免盲目開挖造成的人力、物力浪費和可能的二次破壞。

• 保障安全： 精準定位減少帶電操作風險，保障人員和設備安全。

• 專業可靠： 源自專業廠家的設備，提供可靠的技術支持和售后服務（用戶可補充具體服務承諾）。

面對埋地電纜破損這一挑戰，選擇性能卓越、操作便捷的檢測設備是成功的關鍵。武漢龍電電氣電纜故障測試儀，憑借其在高阻故障處理、聲磁定點精度和智能化操作等方面的突出優勢，為電力、通信等行業的運維人員提供了強大的技術支撐。掌握其應用方法，能夠顯著提升埋地電纜故障檢測的效率和準確性，保障城市“動脈”的安全暢通。
