電纜故障檢測定位是一個系統性的過程，旨在準確找出地埋電纜的故障點，以便進行高效修復。這通常涉及以下幾個主要步驟和方法：

1. 故障類型判斷與初步分析

在進行任何具體的檢測之前，首先要對電纜故障進行初步判斷。這包括：

• 現象觀察： 檢查是否有斷路器跳閘、區域停電、地表異常（發熱、潮濕、冒煙、塌陷）、異味或聲響等現象。

• 測量絕緣電阻： 使用兆歐表測量電纜的絕緣電阻，判斷是低阻接地、高阻接地、短路、斷路等故障類型。

2. 故障預定位（粗測）

預定位的目的是大致確定故障點在電纜上的位置，縮小排查范圍。常用的方法包括：

• 低壓脈沖法 (TDR - Time Domain Reflectometry)：

• 原理： 向電纜發射一個低壓電脈沖，當脈沖遇到阻抗變化（如故障點）時會產生反射。測試儀記錄發射和反射脈沖之間的時間差，并根據電纜中電波的傳播速度計算出故障距離。

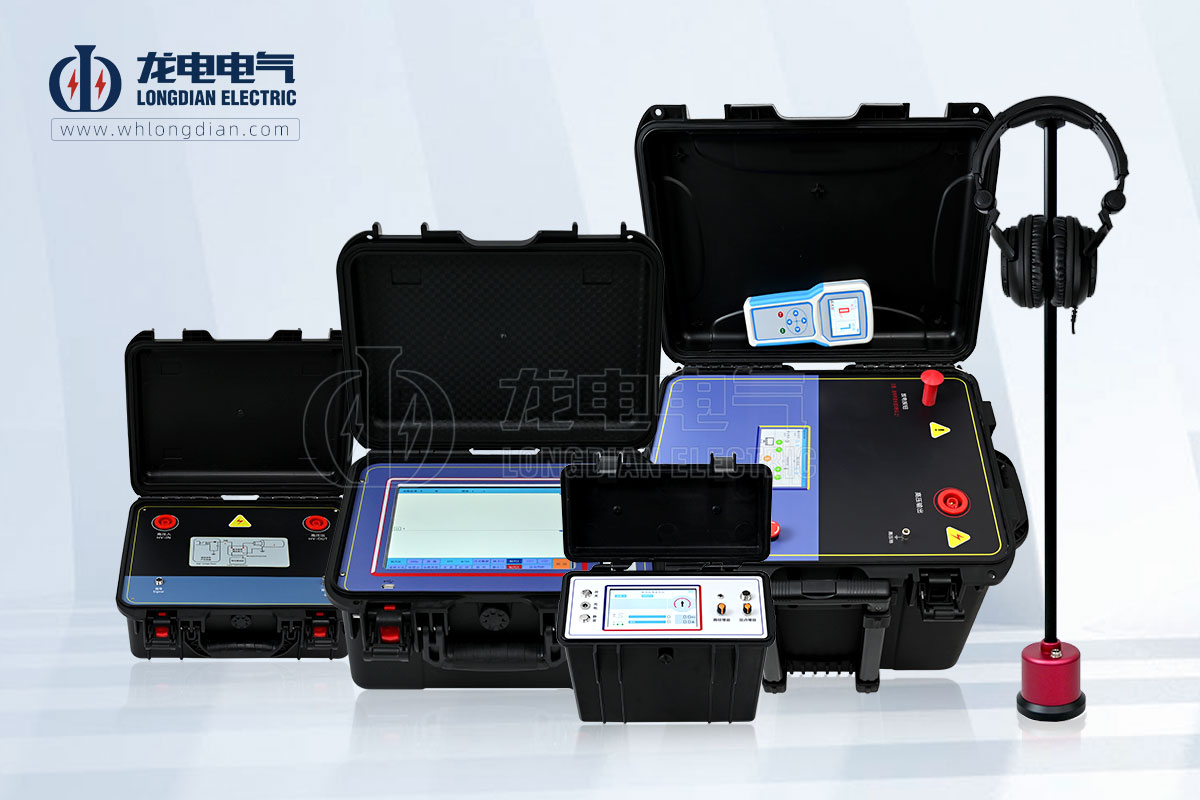

• 適用故障： 主要用于檢測開路（斷線）和低阻抗短路故障。對于這些故障，反射波形通常清晰，易于判讀。LD-2004 智能型電纜故障測試儀能用于測量電纜長度和斷線、短路故障距離.

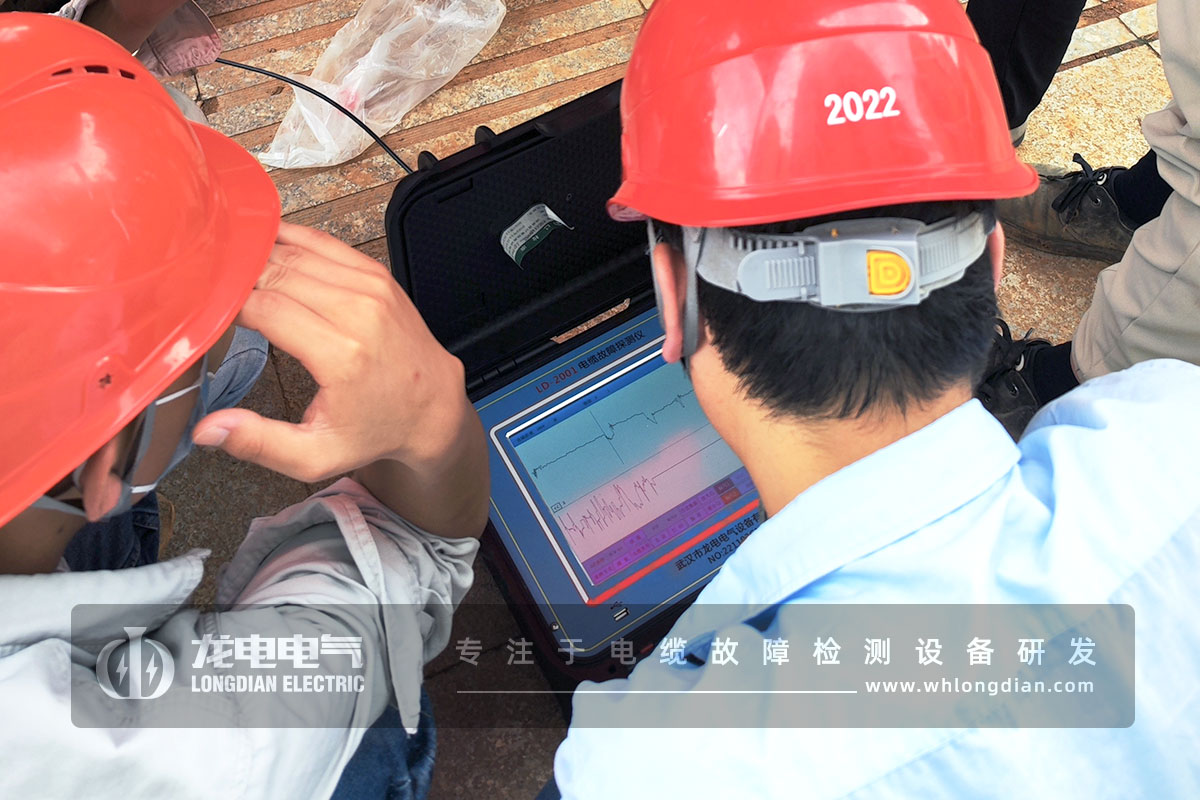

• 操作： 將測試線夾在電纜相線或接地線上，選擇“低壓脈沖法”進行采樣，觀察波形并判讀故障距離.

• 高壓閃絡法 (Arc Reflection Method - ARM) / 多次脈沖法 (SIM/MIM)：

• 原理： 針對高阻抗故障和閃絡性故障。由于這些故障在低壓下可能不表現出明顯的阻抗變化，因此首先通過高壓脈沖沖擊電纜，使故障點瞬時擊穿放電（形成低阻抗），然后利用低壓脈沖捕捉此時產生的反射信號。多次脈沖法會發射多個脈沖序列，以捕捉更清晰、穩定的波形，提高準確性。

• 適用故障： 高阻泄漏、高阻閃絡性故障。LD-2004 支持單次閃絡法和多次脈沖法（三次脈沖、八次脈沖）.

• 操作： 連接高壓沖擊發生器和測試儀。在故障點擊穿放電時，儀器自動發射低壓測量脈沖并捕捉反射波形。通過波形分析，判讀故障距離.

3. 精確定位（定點）

在預定位確定大致范圍后，需要使用更精確的方法在地面上準確找出故障點的位置。

• 聲磁同步定點法：

• 原理： 當高壓沖擊電纜故障點發生擊穿放電時，會同時產生電磁波和聲波（地震波）。聲磁同步定點儀通過接收這兩種信號，并利用它們傳播速度的差異來精確判斷故障點。儀器會顯示傳感器探頭到故障點的距離，并通過耳機監聽地震波，輔助操作人員確定最大聲響處.

• 適用故障： 各類高壓電纜的擊穿故障，尤其是封閉性故障（電纜外皮未破損）.

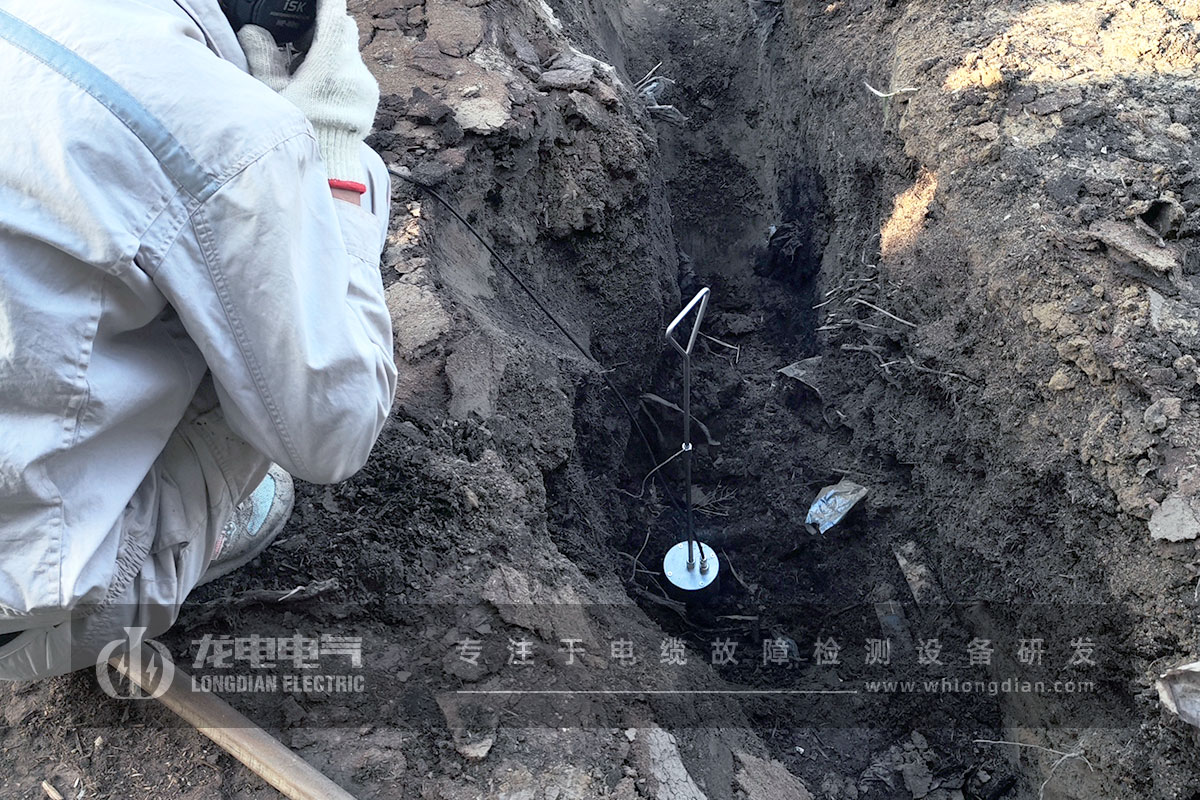

• 操作： 將震動傳感器探頭放置在電纜路徑上方，對電纜進行高壓沖擊放電。觀察定點儀的數字顯示屏（顯示故障距離）和耳機聽到的聲音強度，尋找讀數最小、聲音最大的點，該點即為精確故障位置.

• 路徑探測：

• 原理： 在不確定電纜走向的情況下，利用儀器發射的電磁信號或高壓閃絡時產生的電磁波來追蹤電纜的埋設路徑。

• LD-2004： 內置65kHz電磁傳感器，可作電纜路徑和電纜埋設深度的精確探測.高壓閃絡時，也可以查找故障同時查找電纜路徑.

• 操作： 沿電纜可能的路徑移動探測儀，觀察信號指示或屏幕顯示，確定電纜的走向.

4. 注意事項

• 安全第一： 高壓操作具有危險性，必須由專業人員進行，并嚴格遵守安全操作規程，穿戴好絕緣防護用品.

• 電纜放電： 測試前務必確保電纜徹底放電，避免殘余電荷.

• 參數設置： 根據電纜類型、長度和故障性質，正確設置測試儀的各項參數（如脈沖寬度、測量范圍、增益等），以獲得最佳效果.

• 環境干擾： 現場環境噪聲（如車輛、機器聲）可能會干擾聲磁定點，需要根據情況選擇合適的濾波參數或依靠經驗判斷.

• 波速校準： 不同介質的電纜中電波傳播速度不同，測試前需選定介質類型，或?qū)ξ粗ㄋ俚碾娎|進行波速測量以提高精度.

• 盲區問題： 某些TDR技術可能存在測量盲區，但多次脈沖法可以在一定程度上緩解此問題.

• 綜合判斷： 往往需要結合多種測試方法，相互驗證，才能提高故障定位的準確性和效率.例如，先用粗測儀預定位，再用定點儀精確查找.
