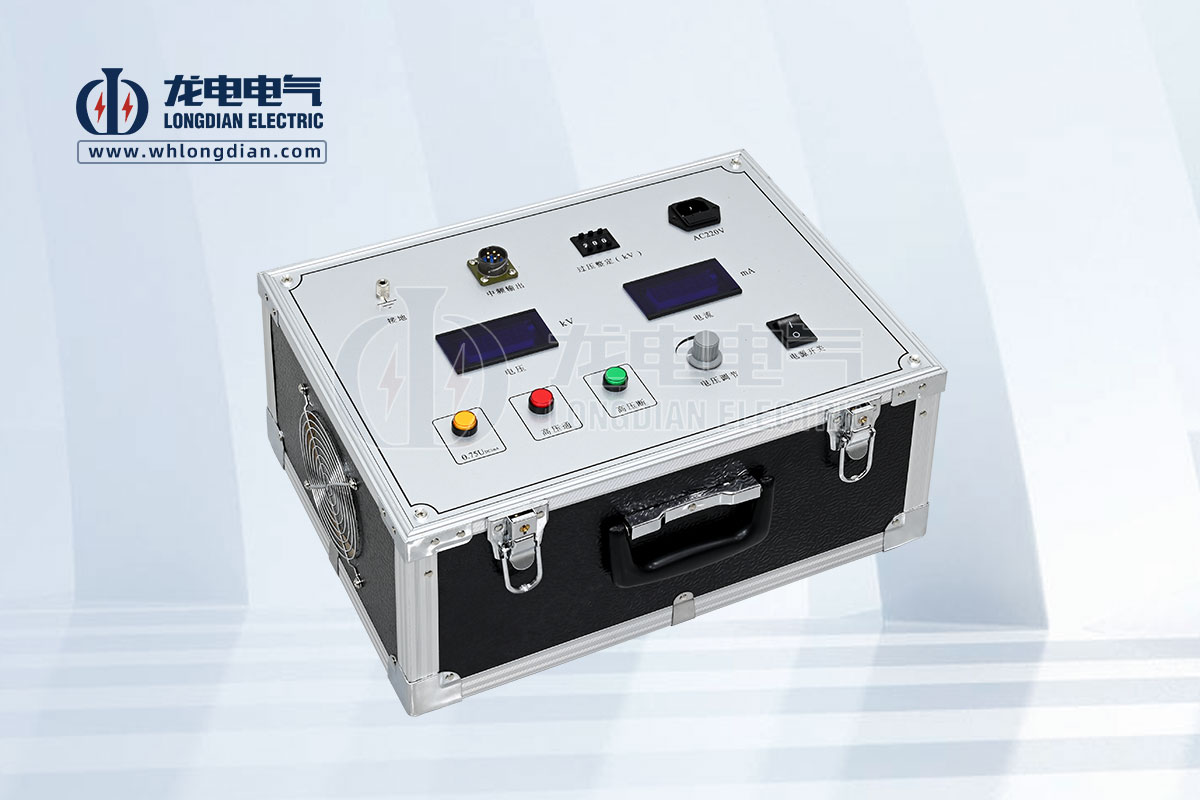

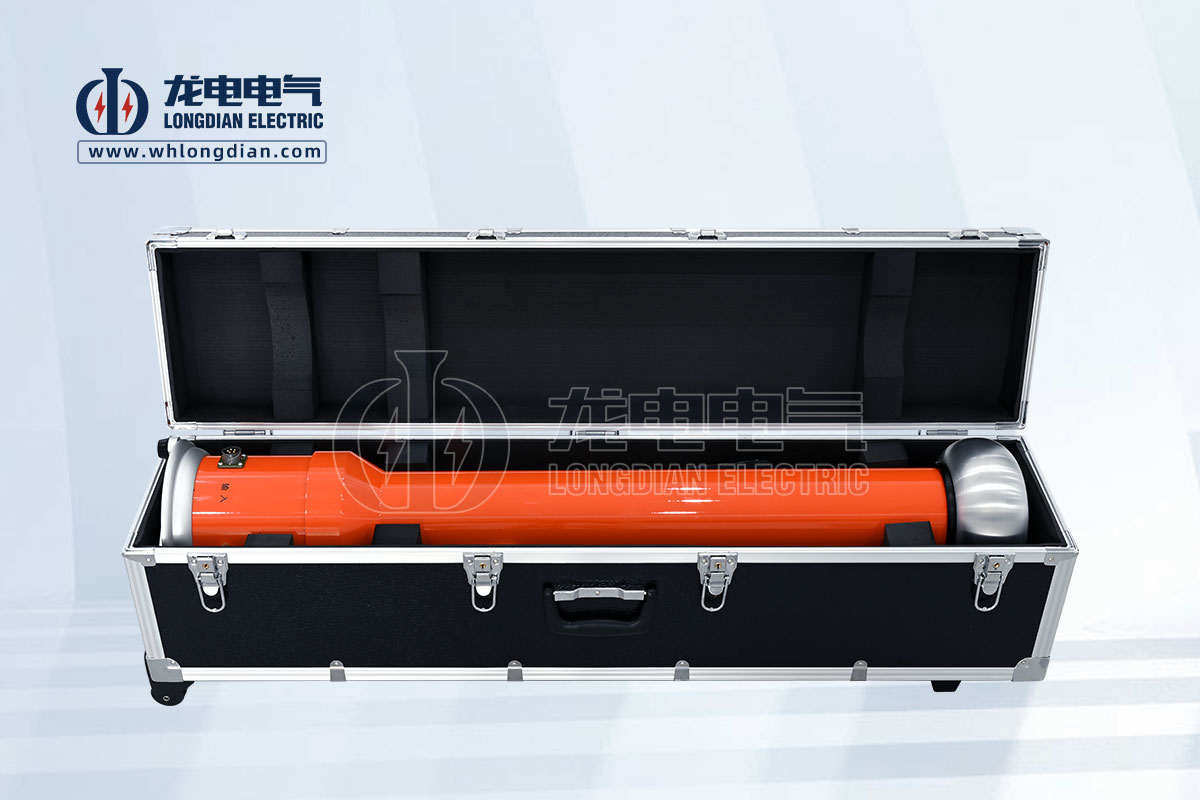

直流高壓發生器是電力設備絕緣性能測試的核心儀器，主要用于模擬設備在實際運行中承受的高壓環境，檢測其絕緣強度、泄漏電流及耐壓能力。其試驗對象涵蓋電力系統中的關鍵設備、材料及安全工器具，具體分類如下：

一、電力設備類

1. 電力電纜

• 測試項目：直流耐壓試驗、泄漏電流測量

• 標準參數：

• 額定電壓≤35kV的電纜：試驗電壓為3~4倍額定電壓（如10kV電纜施加30kV直流，持續5~15分鐘）；

• 110kV及以上高壓電纜：推薦使用振蕩波測試（DAC），但傳統方法仍采用階梯升壓法。

• 典型案例：某城市地鐵供電電纜交接試驗中，采用120kV直流高壓發生器對35kV電纜進行耐壓測試，精準定位了電纜中間接頭處的絕緣薄弱點。

2. 變壓器

• 測試重點：繞組絕緣電阻、吸收比、極化指數

• 操作要點：

• 測量高壓繞組對低壓繞組及地的絕緣電阻時，需施加2.5~5kV直流電壓（如110kV變壓器使用5kV）；

• 吸收比（R60s/R15s）應＞1.3，極化指數（R10min/R1min）應＞1.5。

• 應用場景：某500kV變電站主變檢修后，測試發現C相繞組極化指數僅1.2，進一步解體檢查發現絕緣油含氣量超標。

3. 避雷器（MOA）

• 核心測試：直流參考電壓（U1mA）、泄漏電流（75%U1mA下的電流值）

• 標準要求：

• U1mA實測值與初始值偏差應＜±5%；

• 75%U1mA下的泄漏電流≤50μA（如某110kV避雷器U1mA=145kV，則測試電壓為109kV時泄漏電流需≤50μA）。

• 故障案例：某風電場35kV避雷器因密封失效導致U1mA下降12%，直流測試后及時更換，避免雷擊損壞主設備。

二、絕緣材料與組件

1. 復合絕緣子

• 測試內容：憎水性檢測前的表面清潔度驗證

• 方法：施加80~100kV/m的直流電場，觀察表面放電現象，評估污穢分布均勻性。

• 創新應用：某特高壓線路采用直流高壓模擬自然積污試驗，優化了絕緣子傘裙結構設計。

2. 電容器

• 關鍵指標：絕緣電阻、極間耐壓

• 測試規范：

• 電力電容器：施加2.15倍額定直流電壓（如額定電壓10kV的電容器測試21.5kV）；

• 脈沖電容器：需進行極性反轉測試，電壓梯度達50kV/μs。

三、安全工器具檢測

1. 絕緣手套/靴

• 耐壓測試：

• 橡膠制品：施加10kV直流電壓（試驗電流≤10mA），持續時間3分鐘；

• 帶電作業用絕緣手套：需通過20kV直流耐壓（無擊穿、無閃絡）。

• 智能檢測：某省電力公司引入自動化測試平臺，集成直流高壓發生器和圖像識別技術，實現絕緣工具缺陷的毫秒級判定。

2. 驗電器

• 功能驗證：

• 啟動電壓測試：直流發生器輸出額定電壓的15%~40%（如10kV驗電器啟動電壓需在1.5~4kV之間）；

• 抗干擾測試：在相鄰設備帶電環境下，驗證驗電器誤啟動概率。

四、特殊場景應用

1. 電力電子設備

2. 科研領域

• IGBT模塊測試：施加額定電壓1.5倍的直流電壓（如3300V模塊測試4950V），檢測封裝絕緣可靠性。

• 典型案例：某柔性直流換流閥子模塊通過80kV直流老煉試驗，篩選出內部爬電距離不足的缺陷單元。

• 電介質材料研究：

• 空間電荷測量：配合脈沖電聲法（PEA），施加10~50kV/mm直流場強；

• 納米復合絕緣材料：測試直流電樹枝引發特性，優化填料分散工藝。

五、測試注意事項

1. 安全防護：

• 試驗區域設置雙重物理隔離，采用紅外感應急停裝置；

• 殘余電荷釋放時間需＞5倍時間常數（如100nF試品放電時間應＞30秒）。

2. 環境控制：

• 濕度＞80%時需啟動除濕系統，避免表面泄漏電流干擾；

• 油浸設備測試前靜置＞24小時，確保氣泡逸出。

3. 數據判據：

• 泄漏電流的三相比較差值應＜30%；

• 耐壓試驗中電流突變量＞10%需立即終止試驗。

直流高壓發生器的試驗對象覆蓋電力系統全環節，從設備制造到運維檢修均依賴其精準檢測能力。隨著智能電網發展，其應用場景正延伸至新能源設備（如儲能變流器）、直流配網設備等領域，測試方法亦向高頻化、數字化方向演進（如疊加諧波分量測試）。合理選擇試驗參數并嚴格遵循標準，可顯著提升設備運行可靠性，降低故障率。
