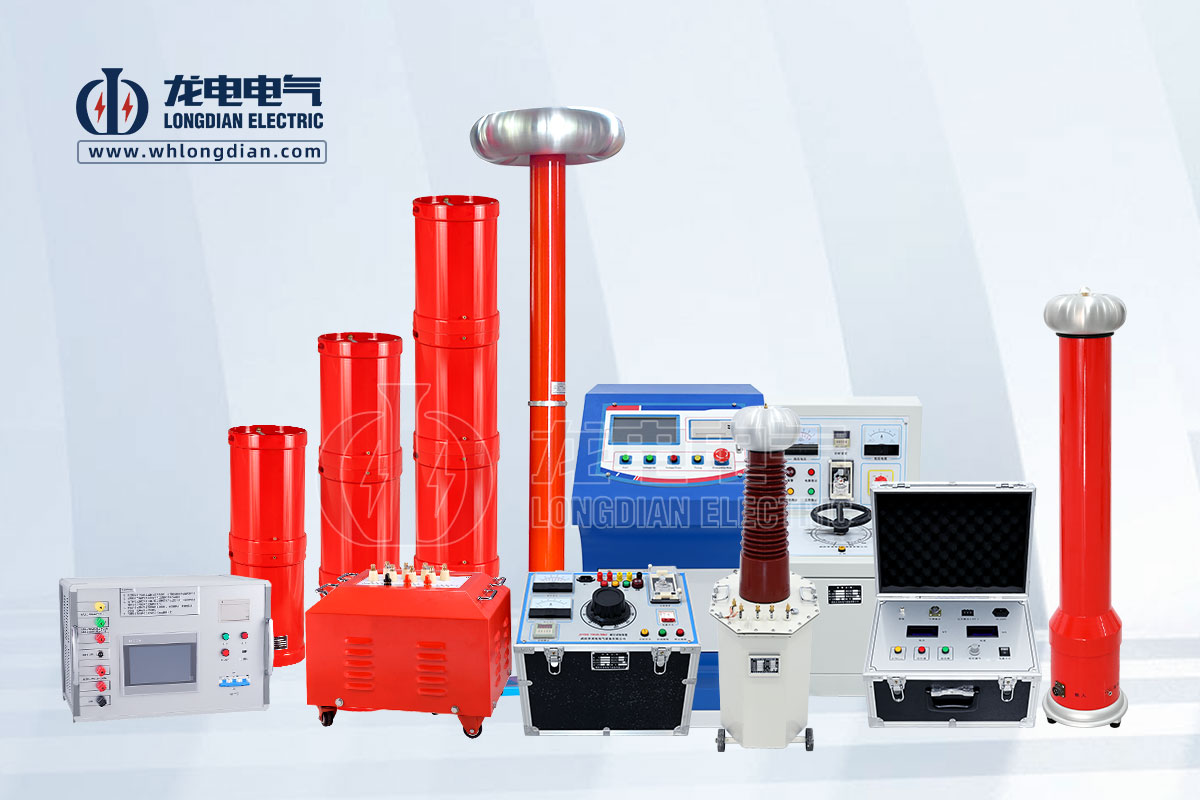

在電氣設備的檢測與維護中，常常會用到各種高壓發生器，如串聯諧振、工頻耐壓、超低頻高壓發生器和直流高壓發生器等。它們各自具有獨特的特點和適用范圍，下面我們來詳細了解它們之間的區別。

一、串聯諧振

串聯諧振裝置主要由變頻電源、勵磁變壓器、電抗器和電容分壓器組成。它利用諧振原理，通過調節變頻電源的輸出頻率，使回路中的電感和電容發生諧振，從而在被試品上產生高電壓。

特點：

◆ 輸出電壓高且穩定：由于諧振狀態下，回路中的阻抗最小，電流最大，從而可以在被試品上獲得較高的電壓。同時，諧振狀態下電壓的穩定性較好，能夠滿足對電壓精度要求較高的試驗。

◆ 對電源容量要求低：串聯諧振裝置在諧振時，電源只需要提供很小的勵磁功率，大部分能量由被試品和電抗器之間的磁場和電場交換提供。因此，對于大容量的被試品，如長電纜、大型變壓器等，串聯諧振可以大大降低對電源容量的要求。

◆ 適用范圍廣：可用于各種電氣設備的交流耐壓試驗，如電纜、變壓器、開關、互感器等。同時，還可以進行局部放電測量等其他電氣試驗。

應用場景：

◆ 適用于對大容量、高電壓電氣設備的現場耐壓試驗。例如，在新建變電站或對大型變壓器進行檢修后，需要進行交流耐壓試驗，串聯諧振裝置可以方便地在現場提供所需的高電壓，且對現場電源的要求較低。

◆ 對于一些特殊要求的試驗，如對電纜的交流耐壓試驗同時進行局部放電測量，串聯諧振裝置可以提供穩定的高電壓，并且不會對局部放電測量產生干擾。

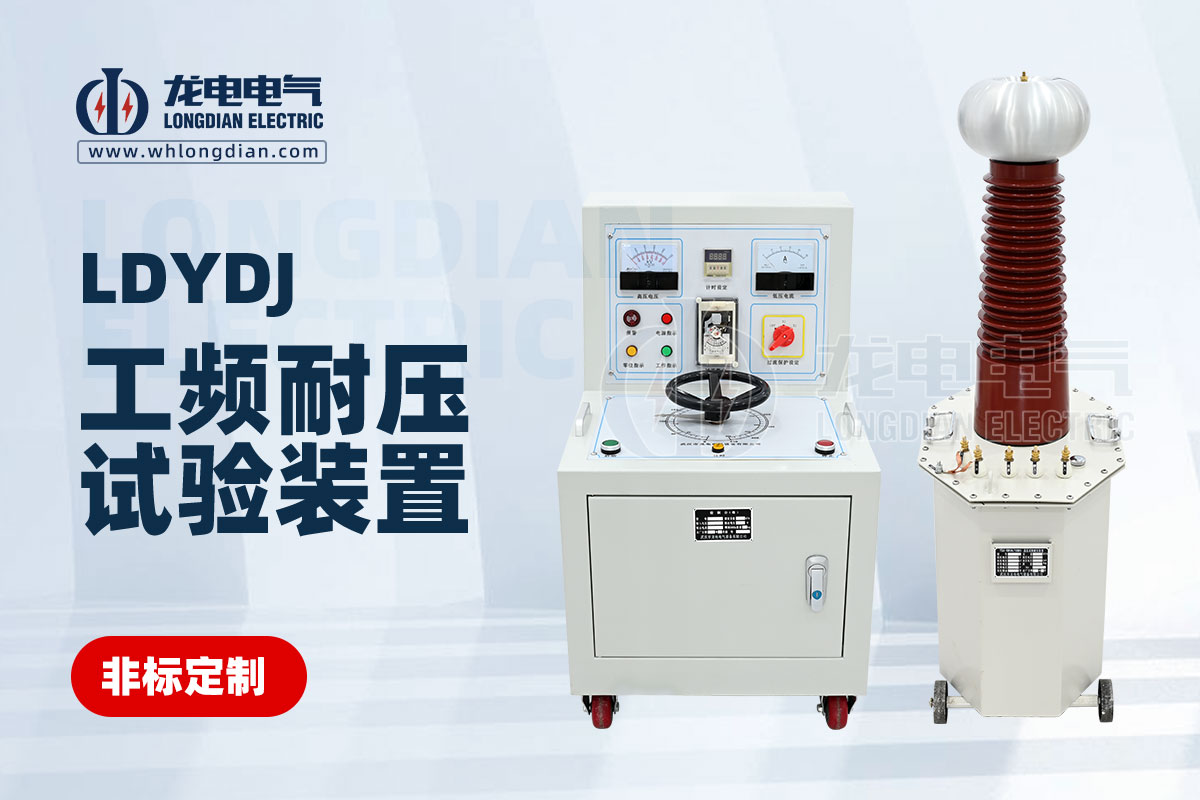

二、工頻耐壓

工頻耐壓試驗裝置是一種以工頻電源為基礎，通過變壓器升壓來產生所需高電壓的設備。

特點：

◆ 輸出電壓為工頻：即 50Hz 或 60Hz 的交流電壓，與電力系統的運行頻率相同。這使得工頻耐壓試驗能夠最真實地模擬電氣設備在實際運行中的電壓情況，從而有效地檢測設備的絕緣性能。

◆ 結構簡單：主要由變壓器、調壓器、保護裝置等組成，結構相對簡單，操作方便。

◆ 可靠性高：由于工頻耐壓試驗是一種成熟的技術，經過多年的實踐驗證，其可靠性較高。在對電氣設備進行常規耐壓試驗時，工頻耐壓裝置能夠穩定地輸出所需的高電壓，確保試驗的準確性和可靠性。

應用場景：

◆ 廣泛應用于各種電氣設備的出廠試驗和定期檢修試驗。例如，變壓器、開關柜、絕緣子等設備在出廠前或定期檢修后，都需要進行工頻耐壓試驗，以確保其絕緣性能符合要求。

◆ 對于一些對電壓頻率要求嚴格的設備，如電力電容器等，工頻耐壓試驗是唯一能夠準確檢測其絕緣性能的方法。

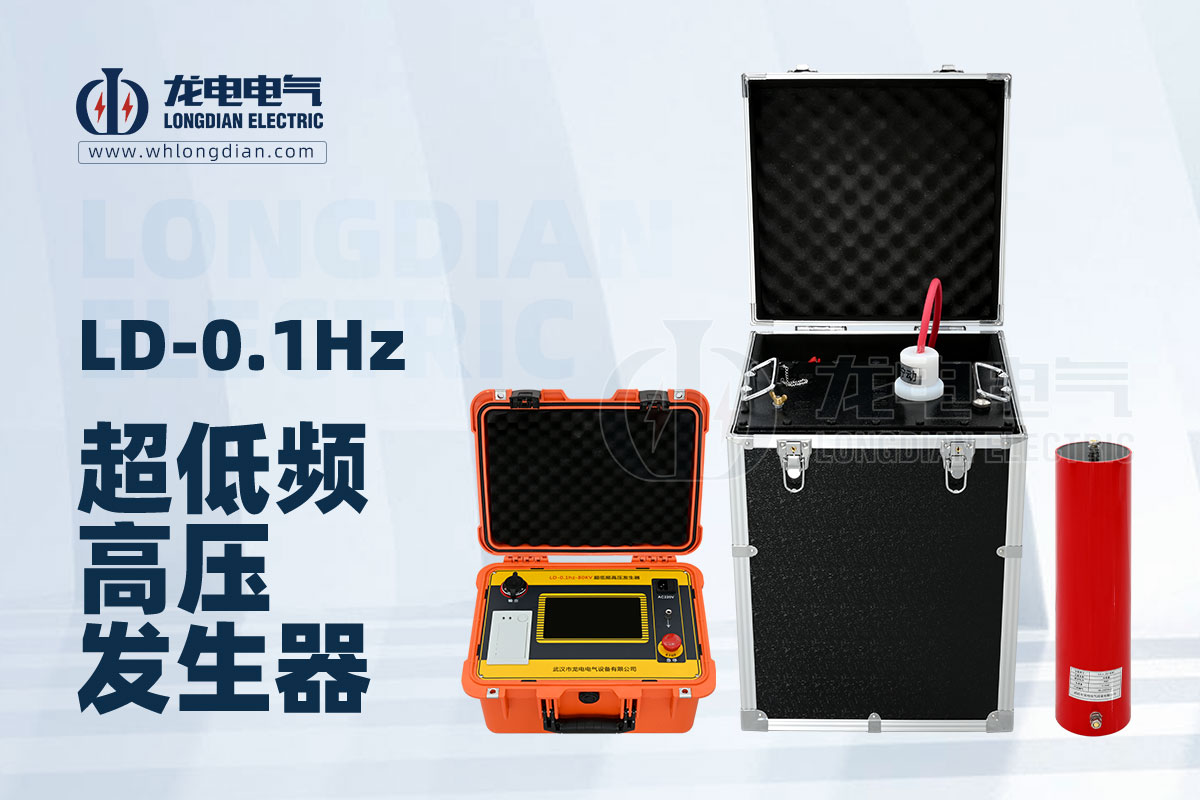

三、超低頻高壓發生器

超低頻高壓發生器輸出的電壓頻率一般為 0.1Hz、0.05Hz 或 0.02Hz 等超低頻。

特點：

◆ 對大容性試品友好：在對大容性試品（如長電纜、大型發電機等）進行耐壓試驗時，超低頻高壓發生器具有很大的優勢。由于頻率低，所需的電源容量大大降低，同時也減少了對試品的損傷。

◆ 局部放電檢測靈敏：超低頻下，局部放電現象更加明顯，有利于檢測試品中的絕緣缺陷。同時，由于頻率低，外界干擾相對較少，使得局部放電檢測更加準確。

◆ 體積小、重量輕：相比工頻耐壓裝置和串聯諧振裝置，超低頻高壓發生器的體積和重量較小，便于攜帶和現場操作。

應用場景：

◆ 主要用于對長電纜、大型發電機等大容性設備的耐壓試驗。在一些現場條件受限、電源容量不足的情況下，超低頻高壓發生器是一種理想的選擇。

◆ 對于老舊電纜的絕緣檢測，超低頻高壓發生器可以在不損傷電纜的前提下，有效地發現潛在的絕緣缺陷。

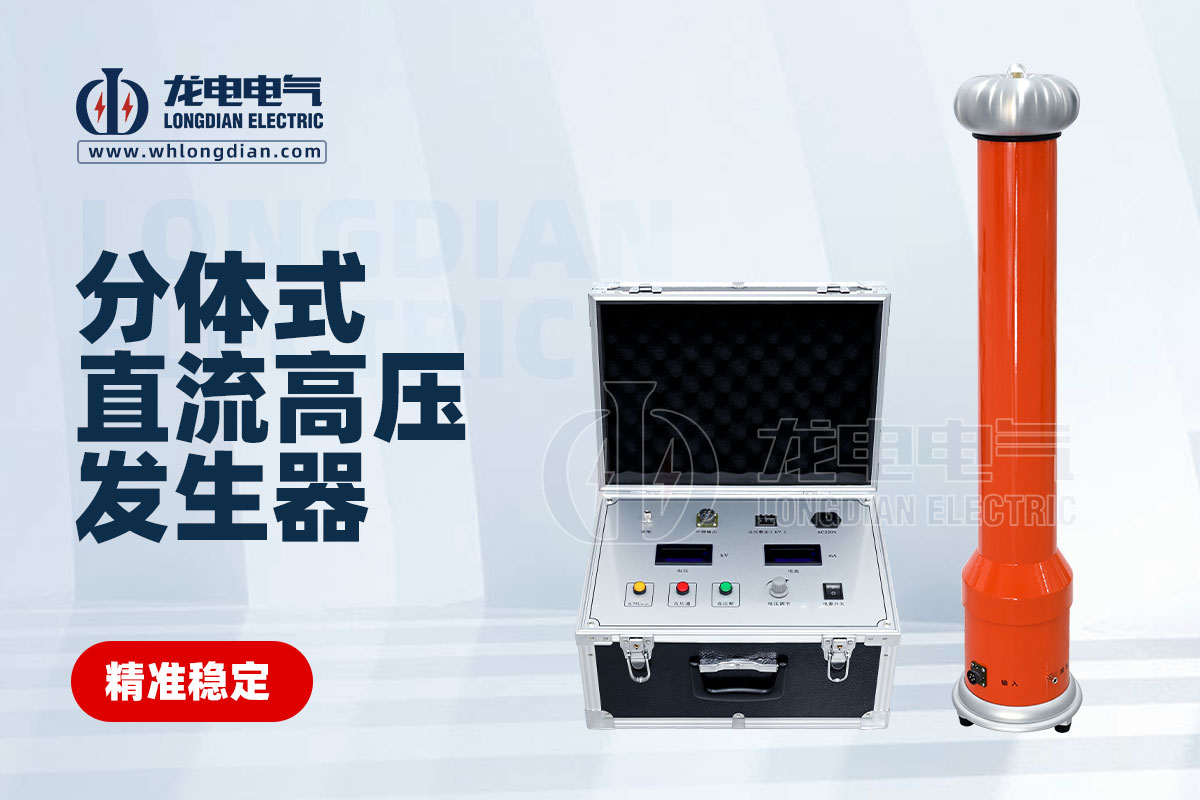

四、直流高壓發生器

直流高壓發生器輸出的是直流高電壓。

特點：

◆ 輸出電壓穩定：直流高壓發生器能夠提供穩定的直流高電壓，不受電網頻率波動的影響。這對于一些對電壓穩定性要求較高的試驗，如直流耐壓試驗、泄漏電流測量等非常重要。

◆ 檢測絕緣缺陷準確：在直流電場下，絕緣材料中的泄漏電流更加穩定，能夠更準確地反映絕緣的狀況。通過測量泄漏電流，可以有效地檢測出絕緣材料中的缺陷，如受潮、老化、破損等。

◆ 操作安全：直流高壓發生器通常具有完善的保護功能，如過壓保護、過流保護、接地保護等，確保操作人員的安全。

應用場景：

◆ 適用于對電氣設備進行直流耐壓試驗和泄漏電流測量。例如，對電力電纜、避雷器、電容器等設備進行直流耐壓試驗，可以檢測其在直流電場下的絕緣性能。

◆ 在一些特殊場合，如對高壓直流輸電設備的檢測，直流高壓發生器是必不可少的工具。

五、區別總結

◆ 輸出電壓類型：

串聯諧振和工頻耐壓裝置輸出的是交流高電壓，頻率分別為可調節的諧振頻率和工頻；超低頻高壓發生器輸出超低頻交流高電壓；直流高壓發生器輸出直流高電壓。

◆ 適用對象：

串聯諧振適用于大容量、高電壓電氣設備的交流耐壓試驗和局部放電測量；工頻耐壓主要用于各種電氣設備的常規交流耐壓試驗；超低頻高壓發生器特別適用于大容性設備的耐壓試驗；直流高壓發生器主要用于直流耐壓試驗和泄漏電流測量。

◆ 電源容量要求：

串聯諧振對電源容量要求低，特別是對于大容量被試品；超低頻高壓發生器對大容性試品的電源容量要求也較低；工頻耐壓和直流高壓發生器對電源容量的要求相對較高。

◆ 局部放電檢測：

超低頻高壓發生器和串聯諧振在局部放電檢測方面具有一定的優勢，超低頻下局部放電現象更明顯，串聯諧振由于干擾小也有利于局部放電測量；工頻耐壓和直流高壓發生器在局部放電檢測方面相對較弱。

◆ 設備體積和重量：

超低頻高壓發生器和直流高壓發生器通常體積小、重量輕，便于攜帶和現場操作；串聯諧振和工頻耐壓裝置相對較大。
