高阻電纜故障查找是一項關鍵的電力系統維護工作，它涉及到一系列專業的技術和方法，旨在精確地識別和定位電纜中的高阻性故障。這些故障可能由多種原因引起，包括絕緣材料老化、機械損傷、過電壓、過熱等。

以下是查找高阻電纜故障的一些常用方法和步驟：

常用方法：

① 電橋法：

利用電橋原理，通過比較電纜線芯的電阻與輔助電纜的電阻，來確定故障點的位置。

適用于高阻擊穿點的定位，尤其是難以燒成低阻的線性高阻擊穿點。

② 脈沖反射法（TDR）：

通過發送脈沖信號并接收其在電纜中的反射波來確定故障位置。

適用于快速定位電纜中的斷線、低阻和開路故障。

③ 電流電壓降法：

通過在電纜上施加已知電壓并測量電流，然后計算電壓降來定位故障點。

適用于高阻和低阻故障的查找。

④ 直流閃絡測試：

通過逐步增加直流電壓至電纜故障點發生閃絡，從而確定故障點。

適用于高阻閃絡性故障的查找。

查找步驟：

① 初步診斷：

使用絕緣電阻表測量電纜的絕緣電阻，初步判斷是否存在高阻故障。

② 選擇方法：

根據故障類型和電纜特性選擇合適的故障查找方法。

③ 準備工具：

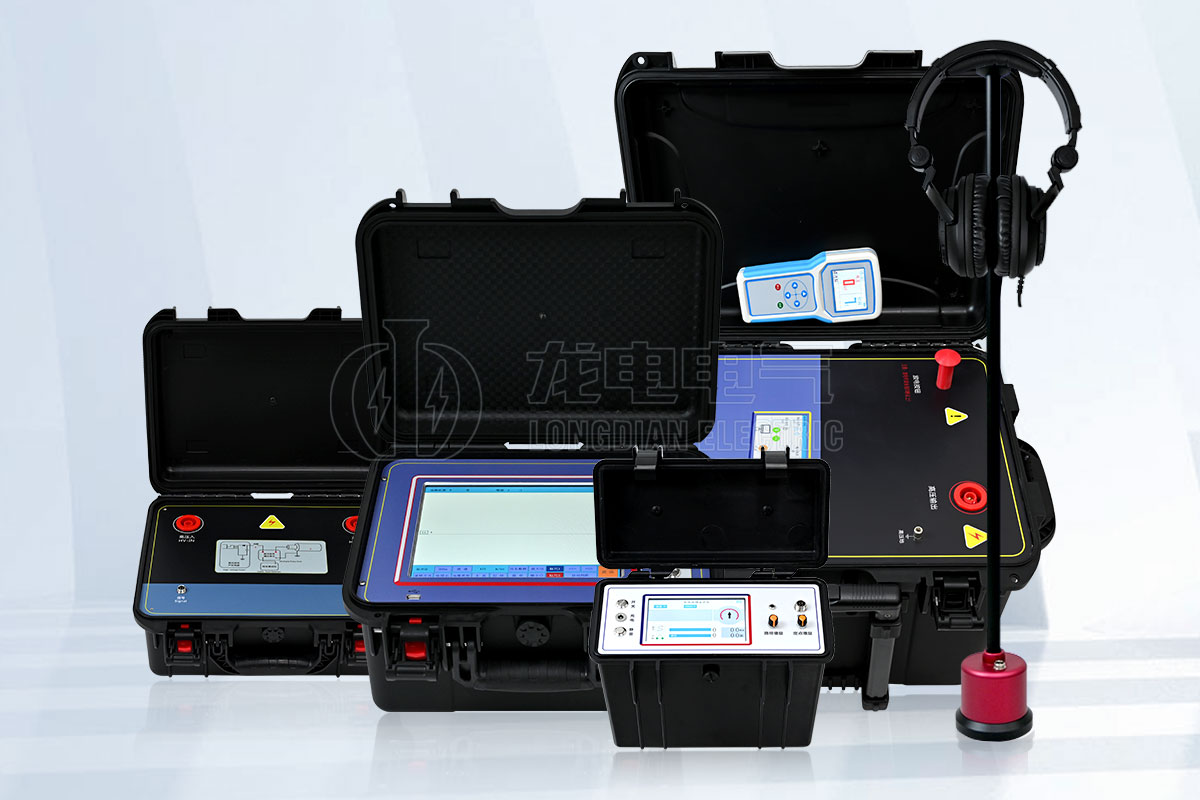

準備所需的測試設備，如電橋、TDR儀器、高壓發生器等。

④ 執行測試：

按照所選方法的具體步驟執行測試，記錄測試數據。

⑤ 數據分析：

分析測試結果，計算故障點的位置。

⑥ 現場驗證：

根據計算結果，在現場進行驗證，找到確切的故障點。

⑦ 故障修復：

一旦定位到故障點，采取適當?shù)男迯?fù)措施，如重新絕緣、更換電纜段等。

注意事項：

在進行高阻故障查找時，安全始終是首要考慮。確保所有測試設備和方法符合安全標準，并由經過培訓的專業人員操作。

在某些情況下，可能需要結合多種方法來提高故障定位的準確性。

記錄詳細的測試數據和結果，以便于故障分析和未來的故障預防工作。
